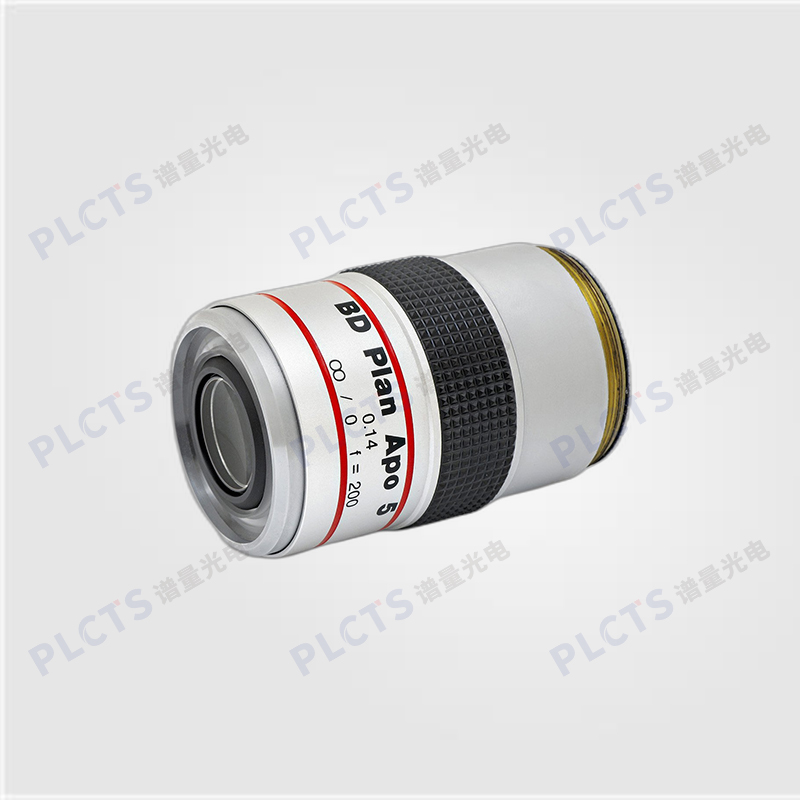

三豐 BD Plan Apo 物鏡

三豐（Mitutoyo）的 BD Plan Apo 系列物鏡是專為明視場和暗視場觀察設計的高性能光學元件，具有以下特點：1.明視場或暗視場觀察 2.無限遠校正 3.長工作距離 4. 平場復消色差設計。該系列物鏡廣泛應用于需要高精度和高分辨率的顯微觀察領域，適合檢測對象表面的劃痕、凹凸等細節。

在線咨詢

產品介紹

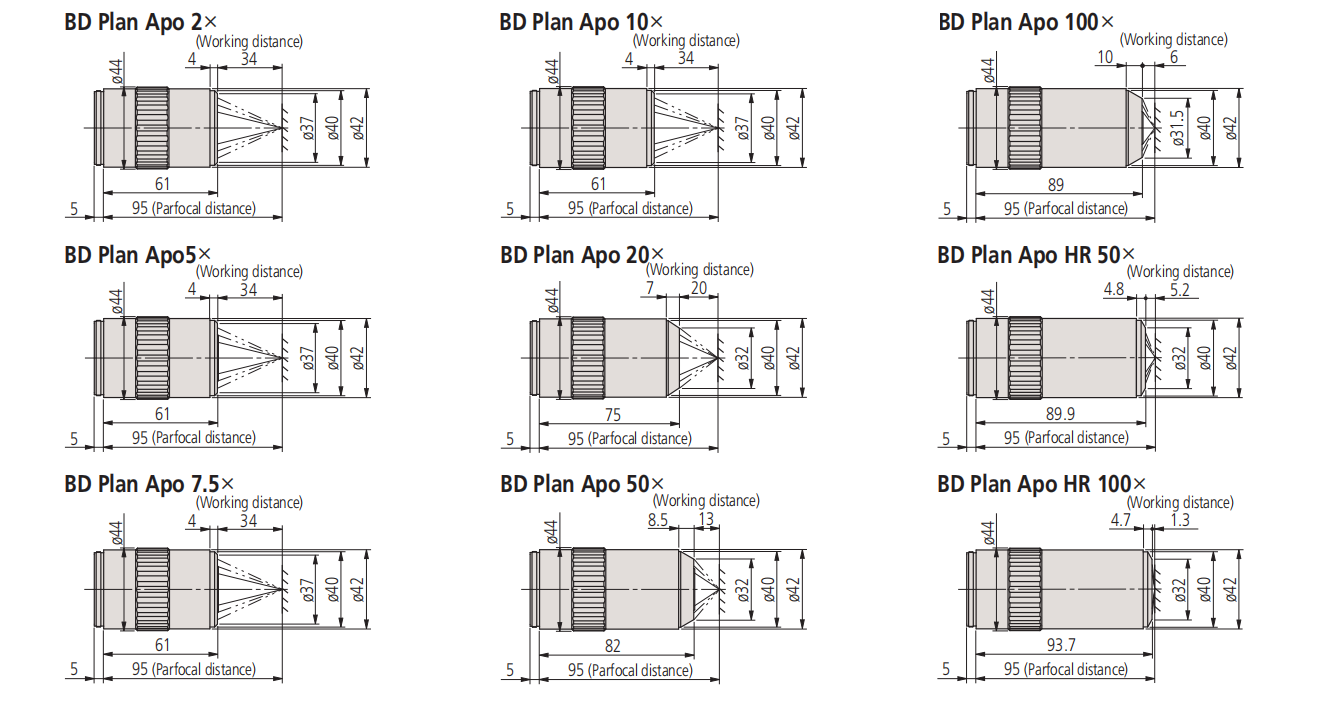

尺寸

BD Plan 和BD Plan HR 尺寸.png

品名	貨號	數值孔徑 NA	工作距離 WD(mm)	焦距 f(mm)	分辨力 R(μm)	物鏡單體的焦深 ±D.F.(μm)	實際視場(mm) ?24目鏡	實際視場(mm) 1/2吋相機 (縱×橫)	質量 (g)
BD Plan Apo
BD Plan Apo 2× ^※1	378-831-7	0.055	34.0	100	5.0	91	12	2.4×3.2	340
BD Plan Apo 5×	378-832-7	0.14	34.0	40	2.0	14	4.8	0.96×1.28	350
BD Plan Apo 7.5×	378-830-7	0.21	34.0	26.67	1.3	6.2	3.6	0.64×0.85	350
BD Plan Apo 10×	378-833-7	0.28	20.0	20	1.0	3.5	2.4	0.48×0.64	350
BD Plan Apo 20×	378-834-7	0.42	20.0	10	0.7	1.6	1.2	0.24×0.32	400
BD Plan Apo 50×	378-835-7	0.55	13.0	4	0.5	0.9	0.48	0.10×0.13	440
BD Plan Apo 100×	378-836-7	0.70	6.0	2	0.4	0.6	0.24	0.05×0.06	460
BD Plan Apo HR
BD Plan Apo HR 50×	378-845-7	0.75	5.2	4	0.4	0.49	0.48	0.10×0.13	530
BD Plan Apo HR 100×	378-846-7	0.90	1.3	2	0.3	0.34	0.24	0.05×0.06	545
物鏡組合
物鏡組合 D1	378-931	A set of BD Plan Apo 10×, 20×, 50× and 100×
物鏡組合 D2	378-932	A set of BD Plan Apo 2×, 5×, 10×, and SL20×
物鏡組合 D3	378-933	A set of BD Plan Apo 5×, 10×, 20×, and 50×

上述規格欄中的分辨力和物鏡單體焦深是根據基準波長(λ＝0.55μm)計算得出的值。

※1 觀察反射率較低的檢測對象時，建議搭配使用1/4波長板B(No.02ALN380)和偏光裝置。注)工作距離會縮短4mm。
