透射率 ＆ 反射率測試系統

積分球透反率測試系統是一種用于同時測量材料透射率、反射率（Reflectance）和吸收率的高精度光學分析設備。它利用積分球的獨特幾何結構實現對光線的高效收集和均勻化，特別適用于測量漫反射、漫透射材料（薄膜、固體、粉末）。

一、系統組成

透反率測試系統由透反率積分球、光纖光譜儀、透反測量支架、多模光纖、氘鹵二合一光源組成測試系統。

應用領域：

1.透射率積分球

透射率積分球采用進口的高漫反射材料PTFE高溫燒制而成,反射率高達99%,適用于紫外-可見-近紅外(200-2500nm)全光譜,而且在此光譜范圍內具有良好的朗伯特性,由于材料具有高穩定性,不易氧化發黃變質,防水易于保存。積分球內徑36mmm,樣品口直徑9.5mm；進光口SMA905準直接口，出光口是通用的SMA905接口,亦可定制FC接口或者其他接口。

透射率積分球參數：

2.光纖光譜儀

光纖光譜儀采用濱松制冷型面陣CCD傳感器，具有高靈敏度、低噪聲、高信噪比低溫漂等特點。工作波段范圍：200-1100nm，光學分辨率：1.83nm@狹縫25μm。通過制冷技術抑制探測器熱噪聲，制冷型光纖光譜儀的暗電流顯著降低，信噪比大幅提升。同時，能夠降低探測器溫度，減少熱噪聲，能夠檢測到更微弱的光信號，適用于透反率、熒光、拉曼等微弱信號分析。

光纖光譜儀參數：

3.氘鹵二合一光源

氘鹵二合一光源是結合了氘燈（紫外光源）和鹵素燈（可見-近紅外光源）的優勢，能夠提供從紫外到近紅外的連續光譜輸出（通常覆蓋190-2500nm），具有光譜范圍廣、穩定性高、壽命長等特點。光源標準輸出接口SMA905/FC(可選)，氘燈和鹵鎢燈也可單獨控制，滿足多種測試需求；氘鹵二合一光源可作為吸光度、透過率和反射率測量的參考光源，也可用于高精密分析測量儀器，如液相色譜儀等。

氘鹵二合一光源參數：

4.透射率積分球支架

透射率積分球支架是一種應用廣泛的光學測量輔助支架，底座采 用金屬黑色，支撐桿上有一個通過準直鏡來固定光纖的座架，通過左 右的螺旋和后部螺旋調節座架高低以調節光纖到積分球的距離。

透射率積分球支架參數：

5.反射率積分球支架

反射率積分球支架是一種常用的光學測量配件支架底座牢固結 實，支撐桿上有一個固定反射率積分球的固定座，固定座通過用螺絲 固定積分球的四個底角，中間是空心的圓形以便準直鏡連接光纖，反 射率積分球的固定座可上下調節。

反射率積分球支架參數：

6.石英多模光纖

石英多模光纖參數：

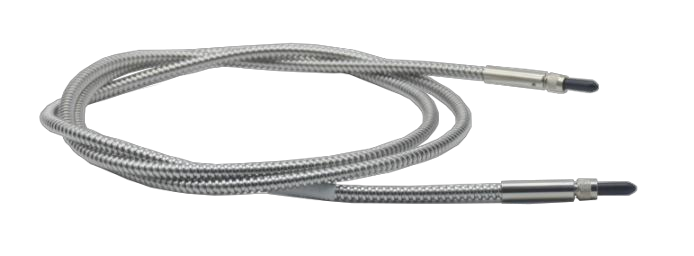

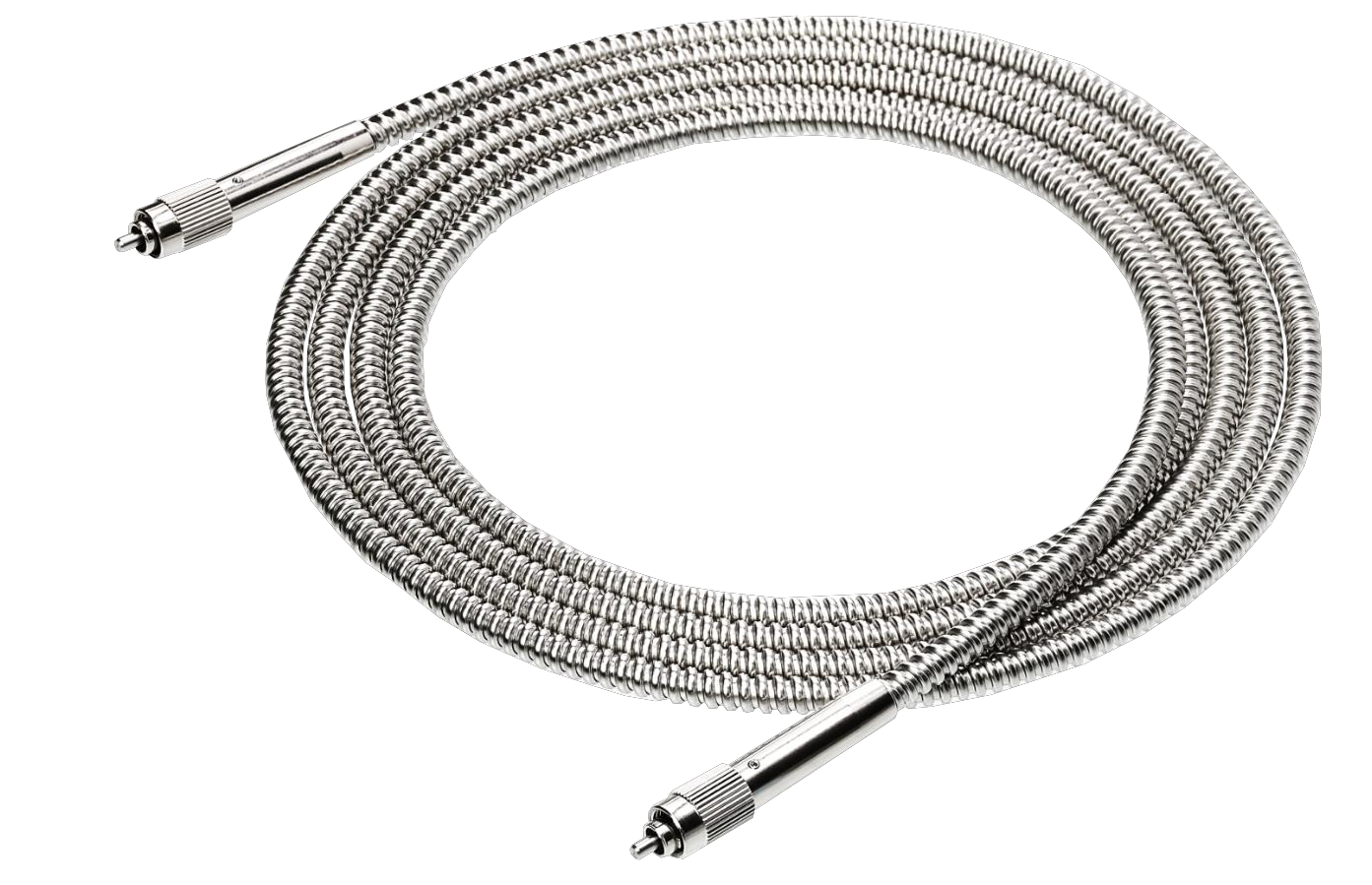

	SMA905			FC/PC

7.透反率檢測系統示意圖

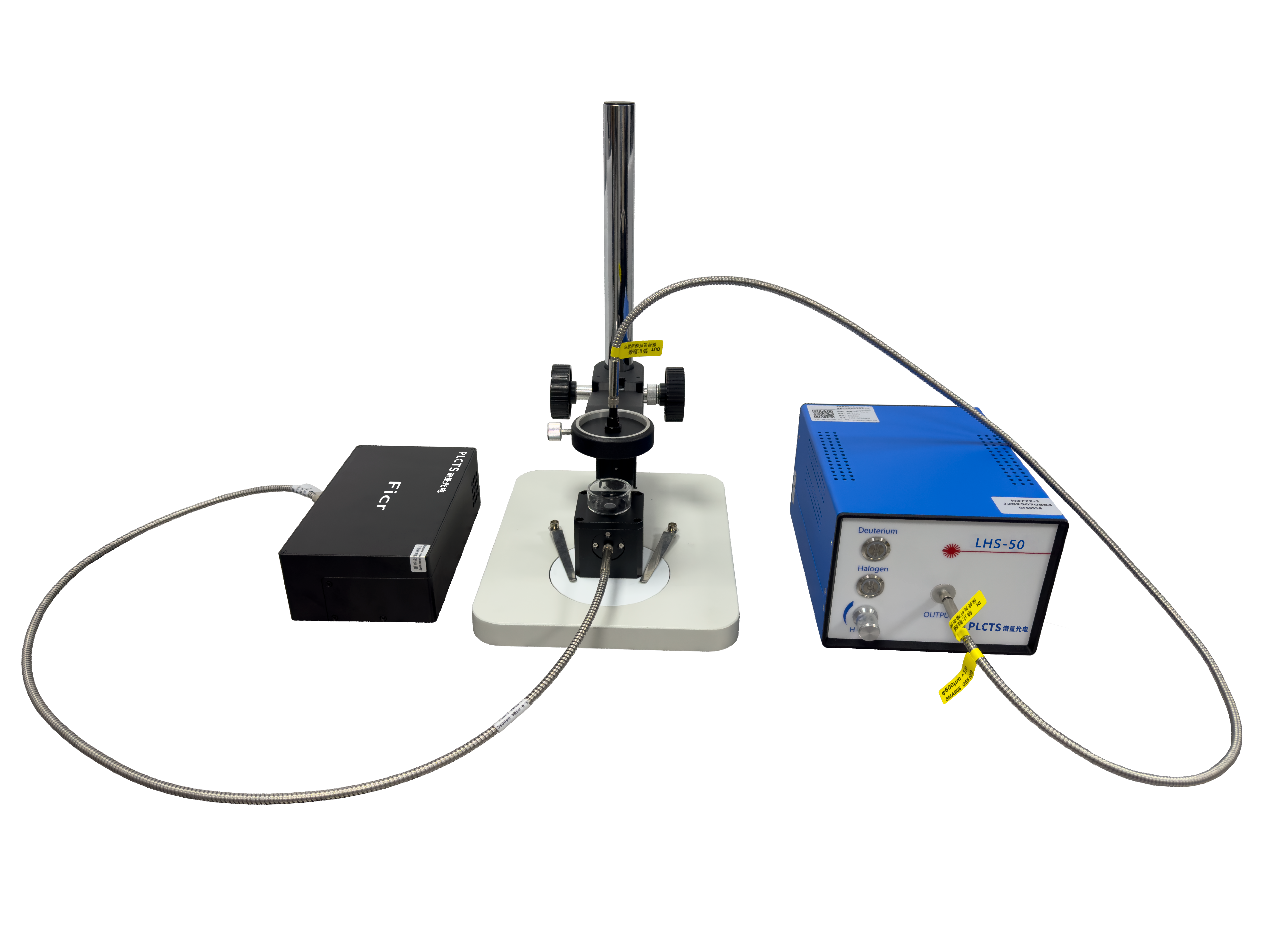

透過率檢測系統示意圖↑

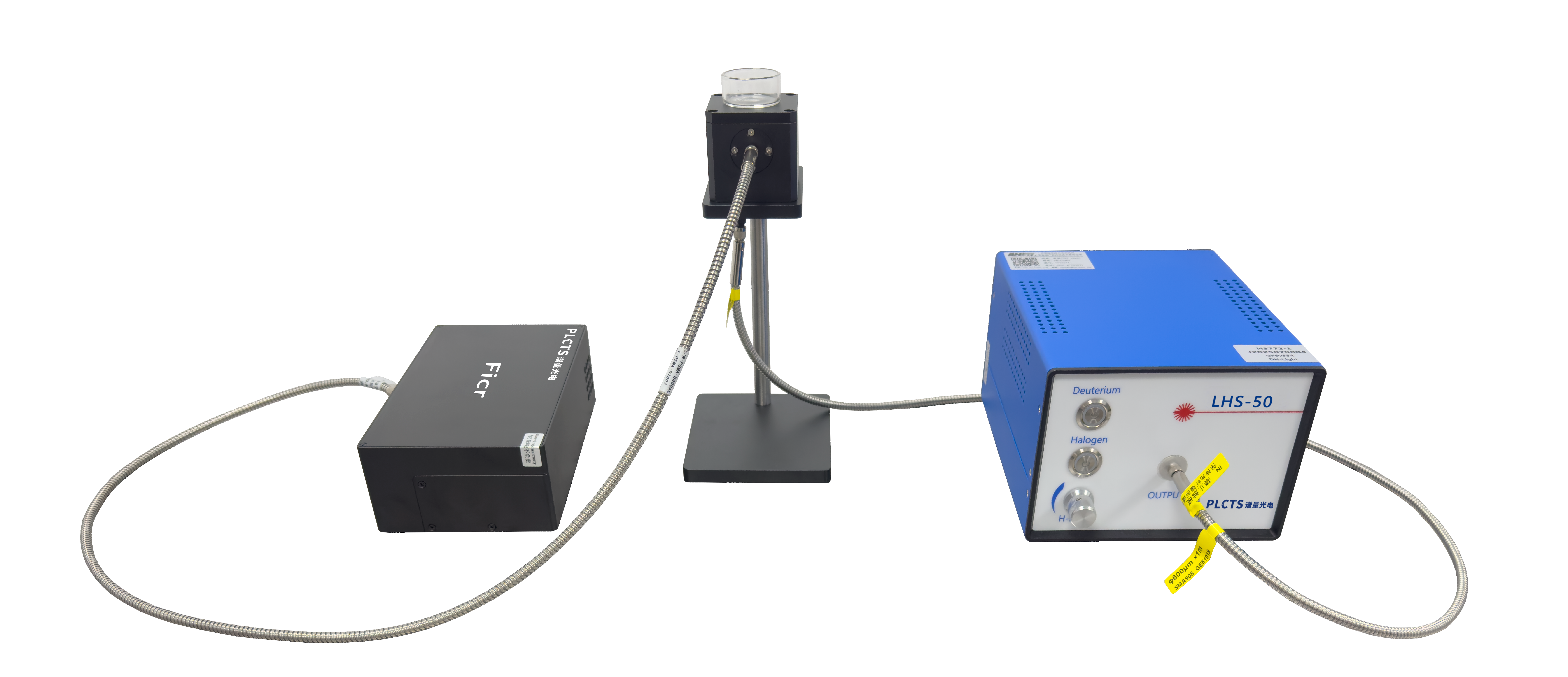

反射率檢測系統示意圖↑
