電致發光測試系統

電致發光測試系統是一種用于測量發光器件（如OLED，QLED，PeLED等）光電性能的高精度設備。測試系統經過可溯源的光源進行定標，能夠進行測量亮度、色坐標、輻射通量、V-I 特性、EQE、等數據。整體系統體積小巧、操作簡單、測試高效等特性。

電致發光（Electroluminescent，簡稱 EL），是通過加在兩電極的電壓產生電場，被電場激發的電子碰擊發光中心，而引致電子在能級間的躍遷、變化、復合導致發光的一種物理現象。由于電致發光產品具有發光效率高、器件壽命長、響應速度快、視角特性好、色彩度強、成本價格低、可彎曲等特點，在顯示器和照明領域有非常廣闊的應用前景。

一、系統組成

電致發光測試系統由積分球、光纖光譜儀、多模光纖、Keithley數字源表、樣品夾具、積分球支架等組成測試系統。

1.積分球

積分球用進口的高漫反射材料PTFE高溫?zé)贫?反射率高達99%,適用于紫外-可見-近紅外(200-2500nm)全光譜,而且在此光譜范圍內具有良好的朗伯特性,由于材料具有高穩定性,不易氧化發黃變質,防水易于保存。積分球內徑340mmm,樣品口直徑25mm；進光口SMA905準直接口，出光口是通用的SMA905接口,亦可定制FC接口或者其他接口。配置樣品夾具/比色皿，可用于材料(溶液、粉末、薄膜)熒光量子效率的測量。

積分球參數：

2.光纖光譜儀

光纖光譜儀采用濱松制冷型面陣CCD傳感器，具有高靈敏度、低噪聲、高信噪比低溫漂等特點。工作波段范圍：200-1100nm，光學分辨率：1.83nm@狹縫25μm。通過制冷技術抑制探測器熱噪聲，制冷型光纖光譜儀的暗電流顯著降低，信噪比大幅提升。同時，能夠降低探測器溫度，減少熱噪聲，能夠檢測到更微弱的光信號，適用于透反率、熒光、拉曼等微弱信號分析。

光纖光譜儀參數：

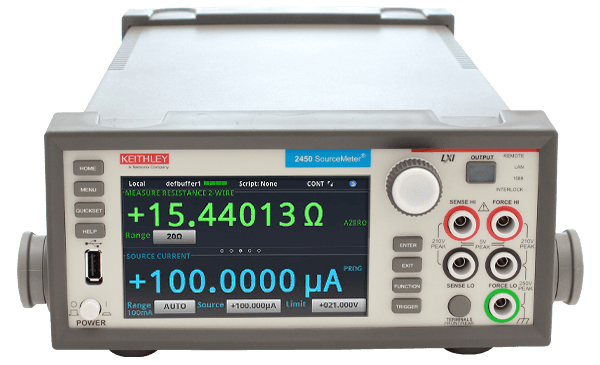

3.Keithley數字源表

吉時利2450型數字源表（Keithley 2450 SourceMeter?） 是一款高性能、多功能的源測量單元，廣泛應用于電子器件特性分析和材料測試。它將電壓源、電流源和高精度測量功能集成于一體，結合先進的觸摸屏用戶界面，為用戶提供直觀便捷的操作體驗。該設備具備高響應速度、強大的內置測試腳本處理能力和豐富的通信接口，確保高效的數據采集與處理，滿足從研發到生產環境的多樣化測試需求。

KEITHLEY 2450 廣泛應用于離散器件、組件、FET、二極管、電阻、電池、電源管理IC、太陽能電池、LED、納米材料、有機材料等的測試和特性分析。

4.樣品夾具

5.石英多模光纖

石英多模光纖參數：

	SMA905			FC/PC

6.電致發光熒光量子效率測試系統示意圖

測試參數：

測試模式：

產品應用：
