● 標配步進電機和標準DB9接口，配合控制器可實現自動控制；
● 進口高品質滾珠螺桿驅動，重復定位精度高、壽命長；
● 螺桿采用三軸承安裝結構，軸端鎖緊結構防止螺桿松動，適合高度往復使用；
● 支撐型精密線性軸承導軌(整體與底板連接)，運動舒適，承載較大，適合單軸中載或多軸組合；
● 可加裝防塵罩，耐高溫、耐火化、耐油污，有效保護導軌以及絲杠，延長使用壽命。
● 配有手輪，方便調試；
● 兩端裝有零位和限位開關，方便準確定位和保護產品；
● 底座有標準孔距的螺紋孔和通孔，方便安裝固定；
● 可換裝伺服電機，實現高速或軸向重載；
● 步進電機和滾珠螺桿通過進口高品質彈性聯軸節連接，傳動同步且噪音小；
| 型號 | GTS250 | GTS2100 | GTS2150 | GTS2200 | GTS2300 | GTS2400 | GTS2500 |
|---|---|---|---|---|---|---|---|
| 行程 | 50mm | 100mm | 150mm | 200mm | 300mm | 400mm | 500mm |
| 臺面尺寸 | 100mm × 150mm | ||||||
| 螺桿導程 | 4mm | 5mm | |||||
| 分辨率 | 0.00125mm（8 細分） | 0.0025mm（8 細分） | 0.003125mm（8 細分） | ||||
| 最大速度 | 20mm/s | 40mm/s | |||||
| 重復定位精度 | 0.005mm | ||||||
| 軸向間隙 | 0.03mm | ||||||
| 標配電機 | 42 步進電機 / 57 步進電機 | ||||||
| 步進電機 | 10μm | 15μm | 20μm | ||||
| 中心負載 | 20kg | 40kg | |||||
| 自重 | 4kg | 4.5kg | 5kg | 5.4kg | 6.75kg | 7.5kg | 8.5kg |

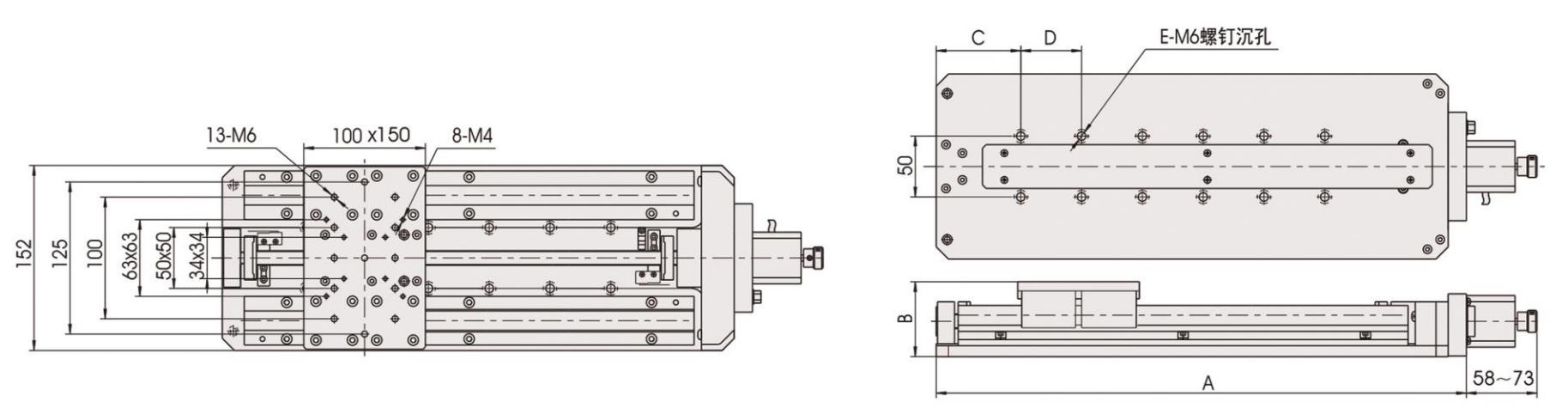

| 型號 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
|---|---|---|---|---|---|
| GTS250 | 252 | 65 | 75 | 4 | |
| GTS2100 | 302 | 6 | |||
| GTS2150 | 352 | 8 | |||
| GTS2200 | 402 | 61.5 | 77.5 | 50 | 10 |
| GTS2300 | 502 | 14 | |||
| GTS2400 | 609 | 67.5 | 18 | ||
| GTS2500 | 709 | 22 |
