GTS5 光柵尺型電動平移臺技術優(yōu)勢：● 在GTS3系列方導軌電動平移臺基礎上加裝光柵尺，配合控制器實現閉環(huán)控制，定位精度更高；● 采用進口高品質滾珠螺桿驅動，
|
● 在GTS3系列方導軌電動平移臺基礎上加裝光柵尺，配合控制器實現閉環(huán)控制，定位精度更高；
● 采用進口高品質滾珠螺桿驅動，重復定位精度高，壽命長；
● 螺桿采用三軸承安裝結構，軸端鎖緊結構防止螺桿松動，適合高度往復使用；
● 步進電機和滾珠螺桿通過進口高品質彈性聯軸節(jié)連接，傳動同步且噪音小；
● 兩端裝有零位和限位開關，方便準確定位和保護產品；
● 底座有標準孔距的螺紋孔和通孔，方便安裝固定；
● 精密線性滑塊導軌(方形，整體與底板連接簡稱方導軌)，運動舒適，承載大，適合單軸重載或多軸組合使用；
| 型號 | GTS550 | GTS5100 | GTS5150 | GTS5200 | GTS5300 |
|---|---|---|---|---|---|
| 行程 | 50mm | 100mm | 150mm | 200mm | 300mm |
| 臺面尺寸 | 160mm × 160mm | ||||
| 螺桿導程 | 5mm | ||||
| 分辨率 | 0.0015625mm（8 細分） | 0.003125mm（8 細分） | |||
| 重復定位精度 | ±0.001mm | ||||
| 絕對位置精度 | ±0.003mm | ||||
| 最大速度 | 20mm/s | 40mm/s | |||
| 軸向間隙 | 0.03mm | ||||
| 標配電機 | 步進電機 | ||||
| 額定工作電流 | 1.7A | ||||
| 中心負載 | 30kg | ||||
| 自重 | 5.2kg | 5.7kg | 6.2kg | 6.7kg | 7.7kg |

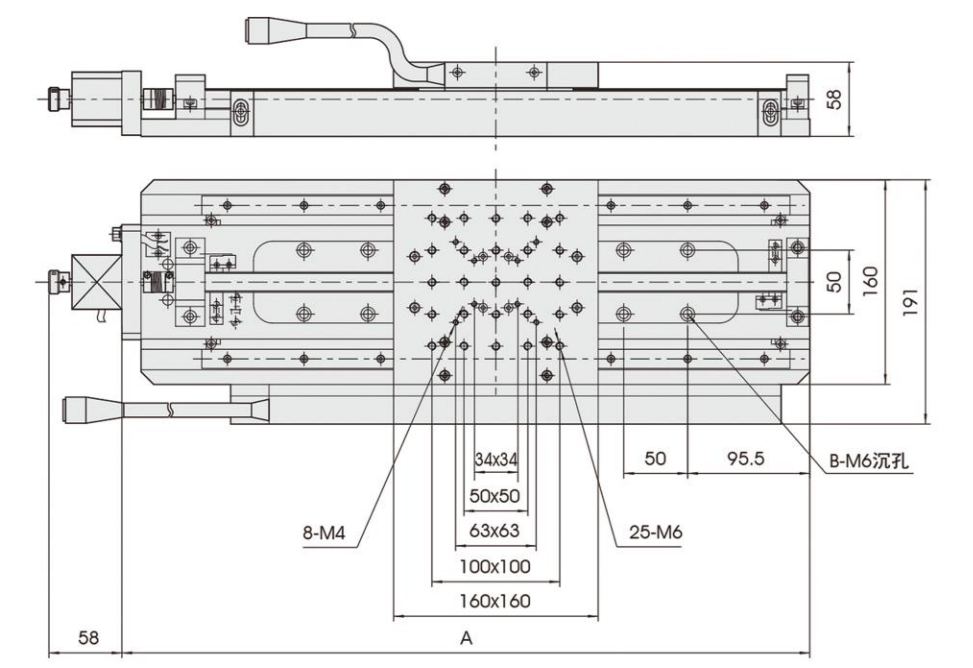

| 型號 | GTS550 | GTS5100 | GTS5150 | GTS5200 | GTS5300 |
|---|---|---|---|---|---|
| A(mm) | 288 | 338 | 388 | 438 | 538 |
| B(mm) | 4 | 4 | 8 | 10 | 14 |
