| RTS160 | RTS1100 | RTS1200 | RTS1300 | RTS1400 |
● 標配為步進電機和標準DB9接口，配合控制器可實現自動化控制；
● 旋轉軸系采用軸承鋼材料精密加工而成，配合精度高，承載大，壽命長；
● 精密研配蝸輪蝸桿結構，臺面可以任意正反旋轉，運動舒適，空回極小；
● 巧妙的消除間隙設計，可以調整因長期使用造成的間隙；
● 中心孔與旋轉中心重合并有嚴格的直徑公差，方便定位；
● 步進電機和蝸桿通過進口高品質彈性聯軸節連接，傳動同步且噪音小；
● 臺面外圈是刻度圈，周圍激光刻劃標尺且可以相對臺面轉動，方便讀數和初始定位；
● 可換裝伺服電機，適合工業應用；
● 可增加光電零位；
● 底座有標準孔距的螺紋孔和通孔，方便安裝固定；
● 可以根據客戶應用定制不同臺面尺寸；
| 型號 | RTS160 | RTS1100 | RTS1200 | RTS1300 | RTS1400 |
|---|---|---|---|---|---|
| 臺面直徑 | φ60mm | φ100mm | φ200mm | φ300mm | φ400mm |
| 傳動比 | |||||
| 中心通孔直徑 | 5mm | ||||
| 分辨率 | 0.0015625mm（8 細分） | ||||
| 重復定位精度 | ±0.001mm | ||||
| 絕對位置精度 | ±0.003mm | ||||
| 最大速度 | 20mm/s | 40mm/s | |||
| 軸向間隙 | 0.03mm | ||||
| 標配電機 | 步進電機 | ||||
| 額定工作電流 | 1.7A | ||||
| 中心負載 | 30kg | ||||
| 自重 | 5.2kg | 5.7kg | 6.2kg | 6.7kg | 7.7kg |
|
|
|

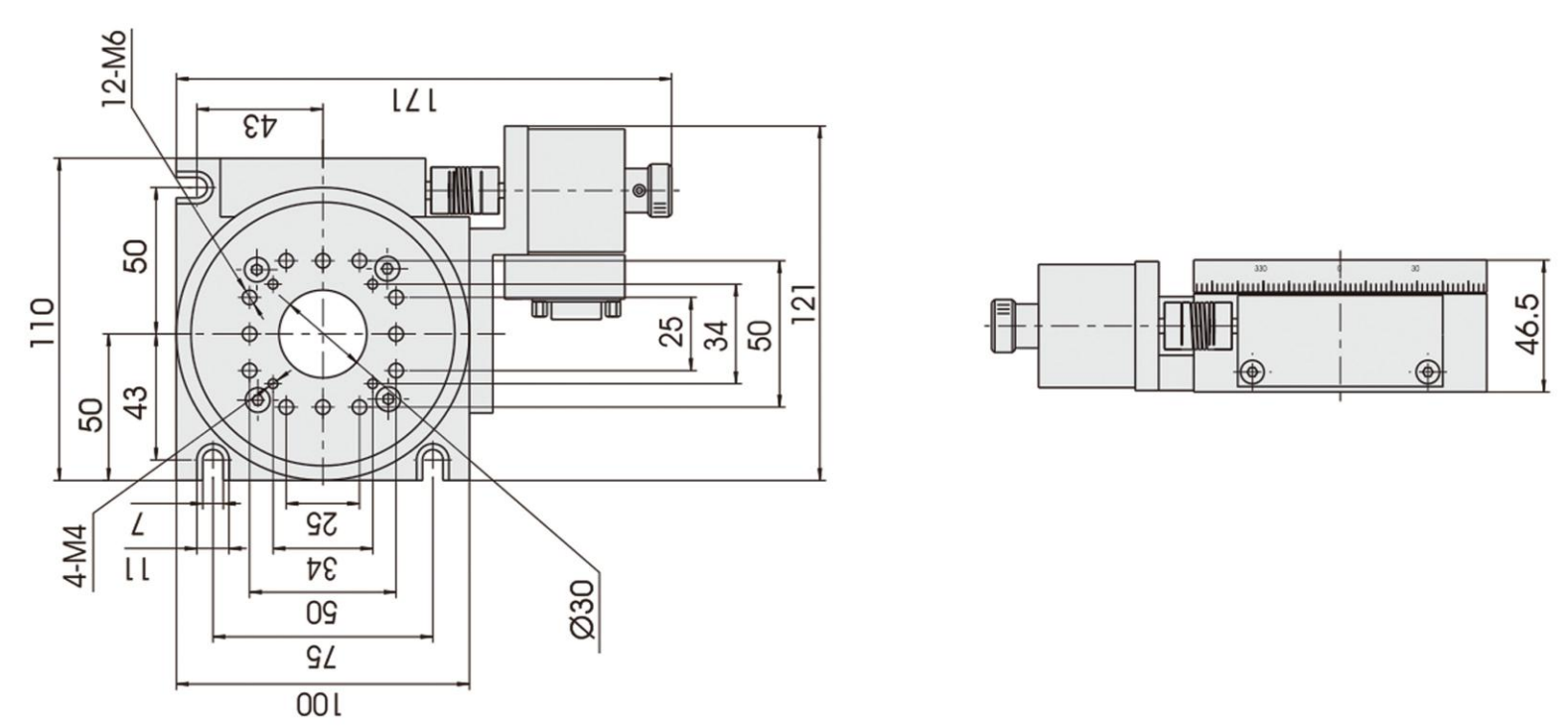

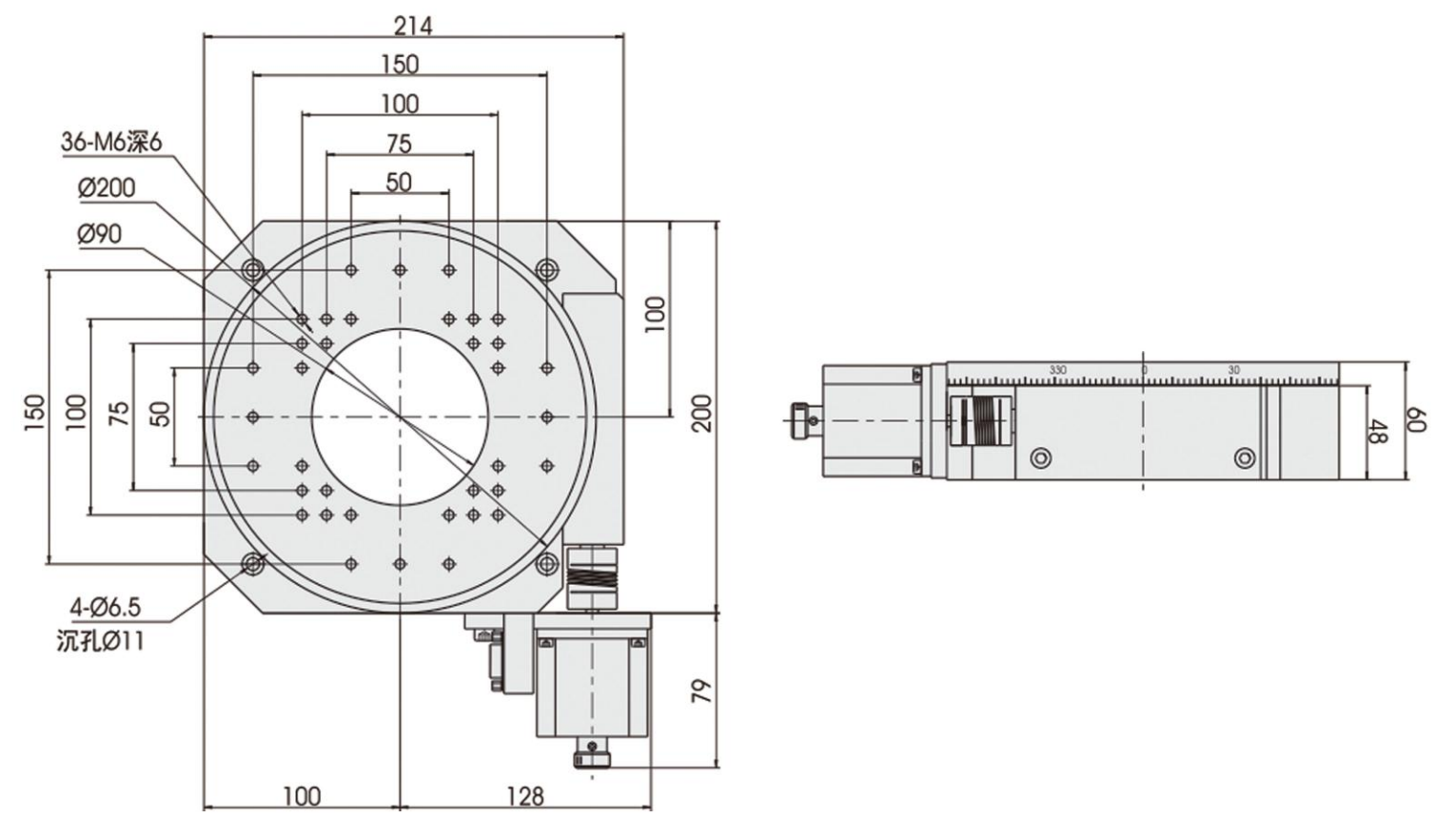

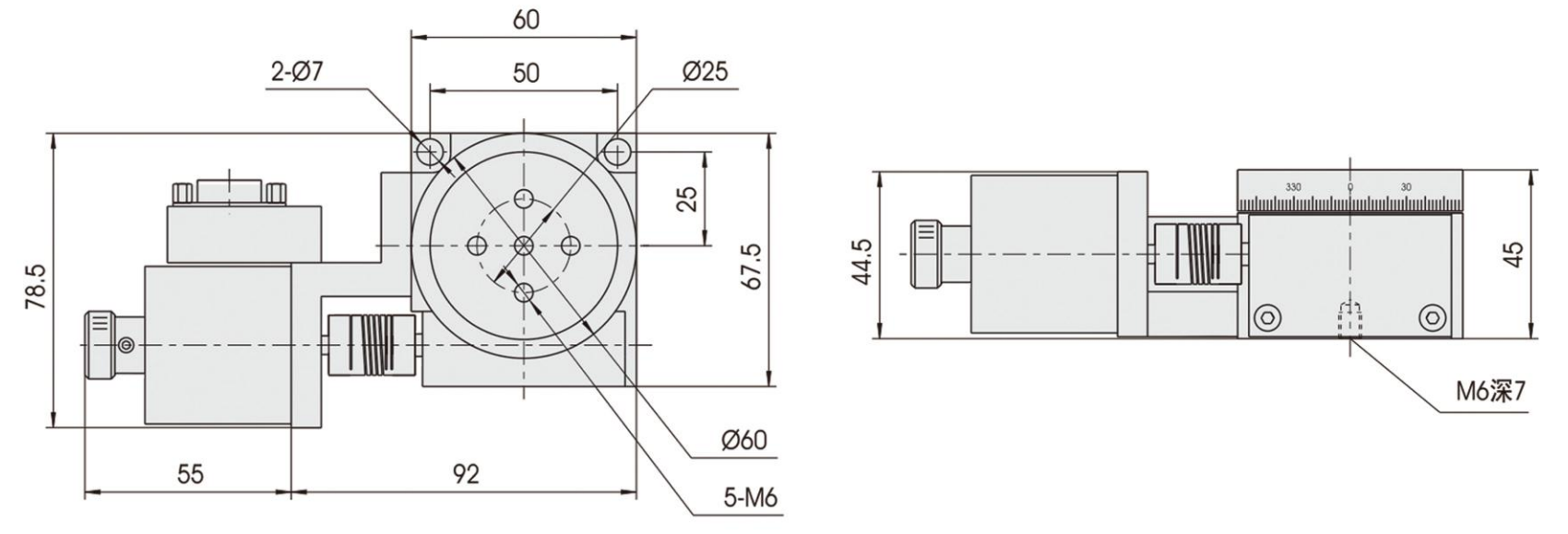

RTS160 | RTS1100 | RTS1200 |
|
|

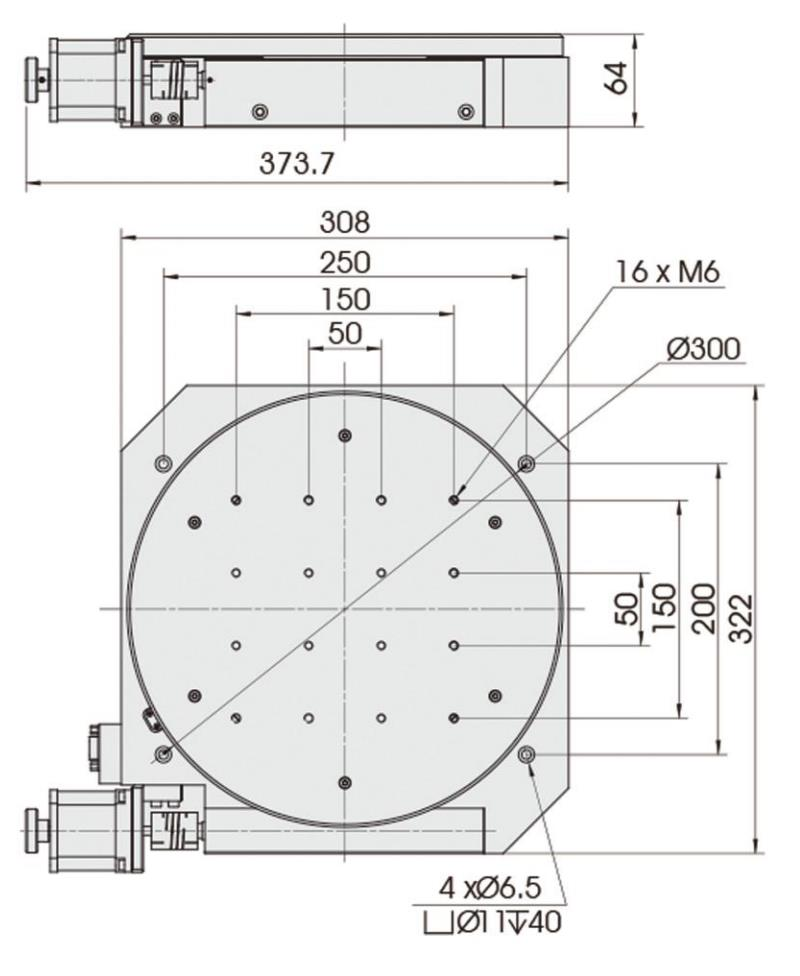

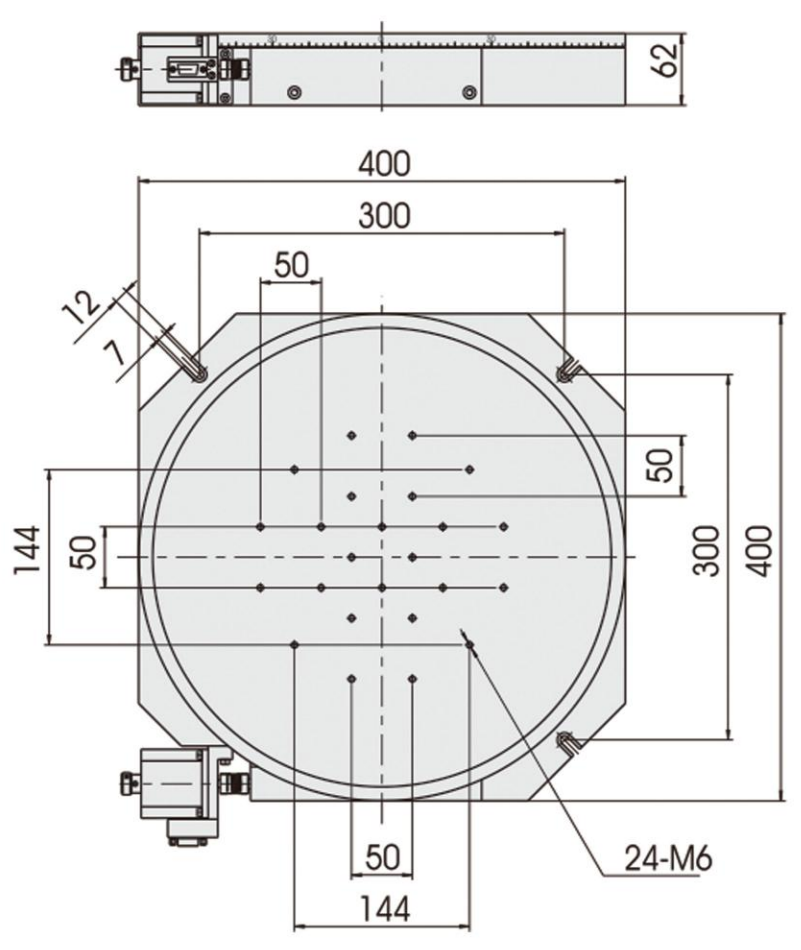

RTS1300 | RTS1400 |
