TM13-34 線性手動平移臺TM13-34LTM13-34WTM13-34LRTM13-34WR技術優勢：● 標配步進電機和標準DB9接口，配合控制器可實現自
|
|
|
|
TM13-34L | TM13-34W | TM13-34LR | TM13-34WR |
● 主體材質采用優質鋁合金，表面噴砂氧化黑
● 采用精密線性滾珠導軌，精度高，成本低
● 采用螺紋副或微分頭驅動
● 采用彈簧復位，消除軸向間隙
● 臺面和底座分布標準孔距的安裝孔，方便安裝和組合
● 可與譜量其他系列位移產品組成多維度調節系統
● 該系列整體靈敏度優于2μm
● 可根據用戶需求定制不同臺面和行程
● 適用于光學實驗等對手動調節精度要求較高的場景
| 型號 | TM13-34L | TM13-34W | TM13-34LR | TM13-34WR |
|---|---|---|---|---|
| 主體材質 | 鋁合金，表面噴砂氧化黑 | |||
| 驅動方式 | 螺紋副（細牙螺桿） | 測微頭 | 螺紋副（細牙螺桿） | 測微頭 |
| 驅動方向 | 直驅 | 側驅（右手型） | ||
| 行程 | 13mm | |||
| 靈敏度 | 0.002mm | |||
| 精度 | 0.005mm | |||
| 臺面尺寸 | 34mm × 34mm | |||
| 負載 | 1kg | |||
| 自重 | 0.05kg | 0.07kg | ||
|
|

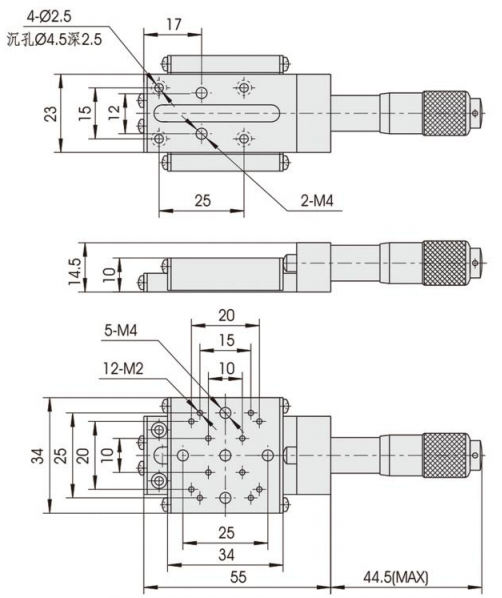

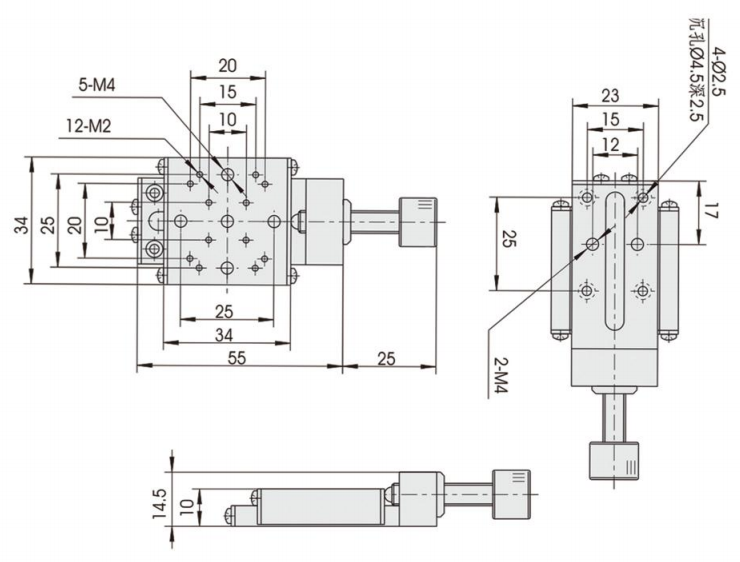

| TM13-34L | TM13-34W |
|
|

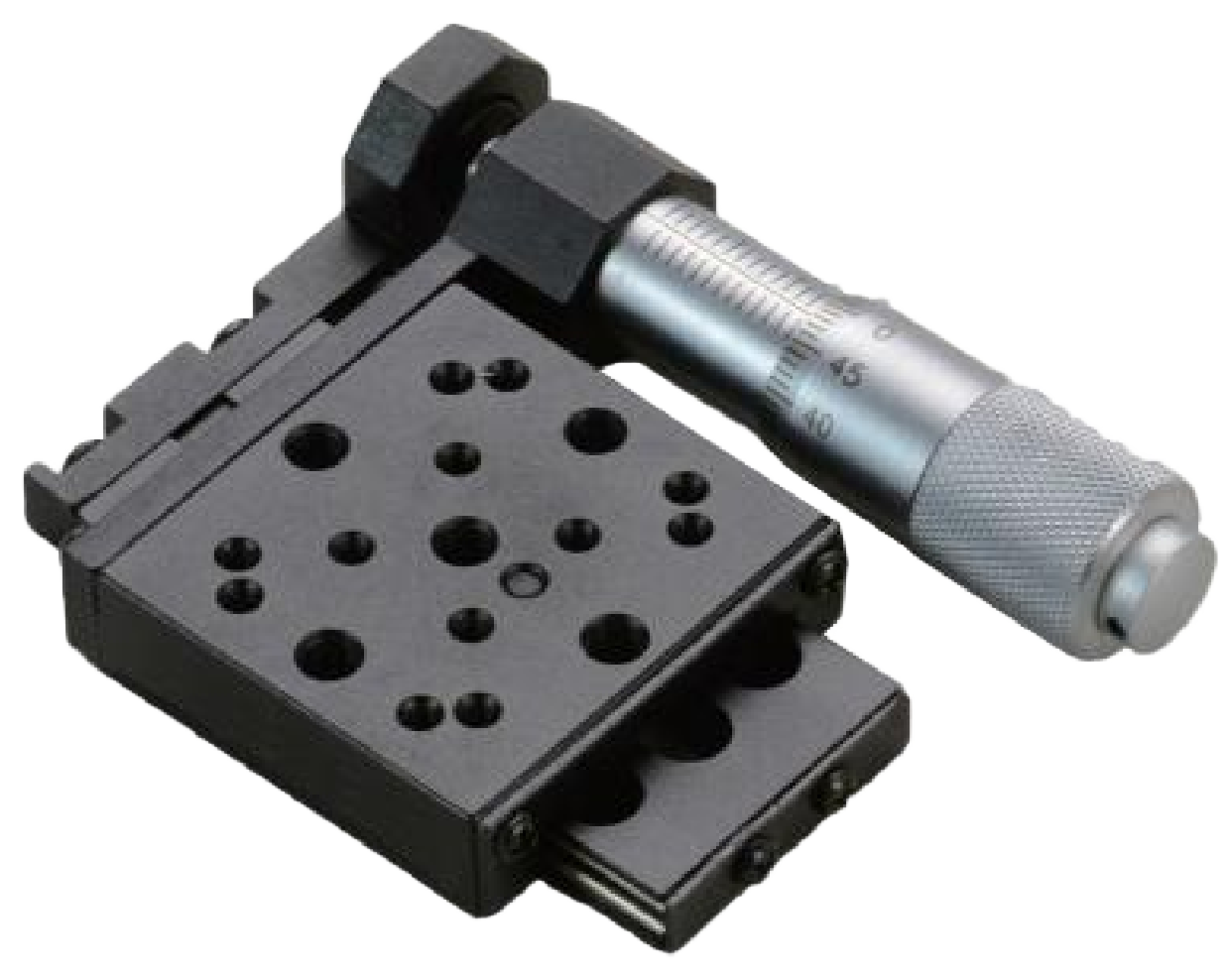

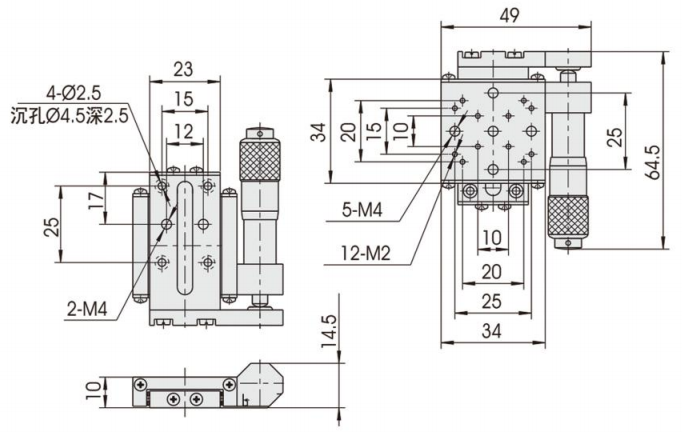

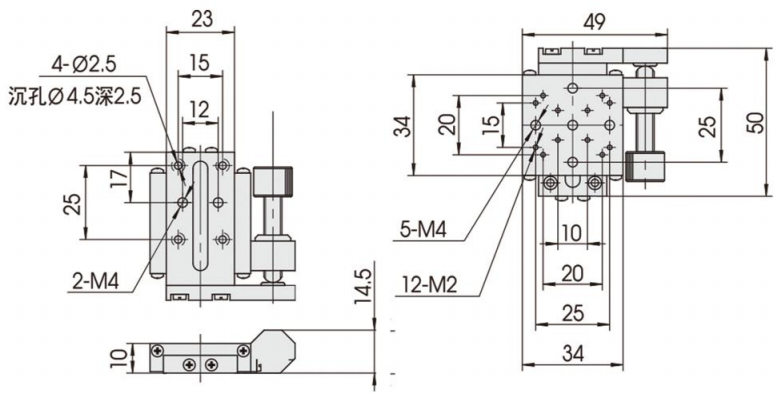

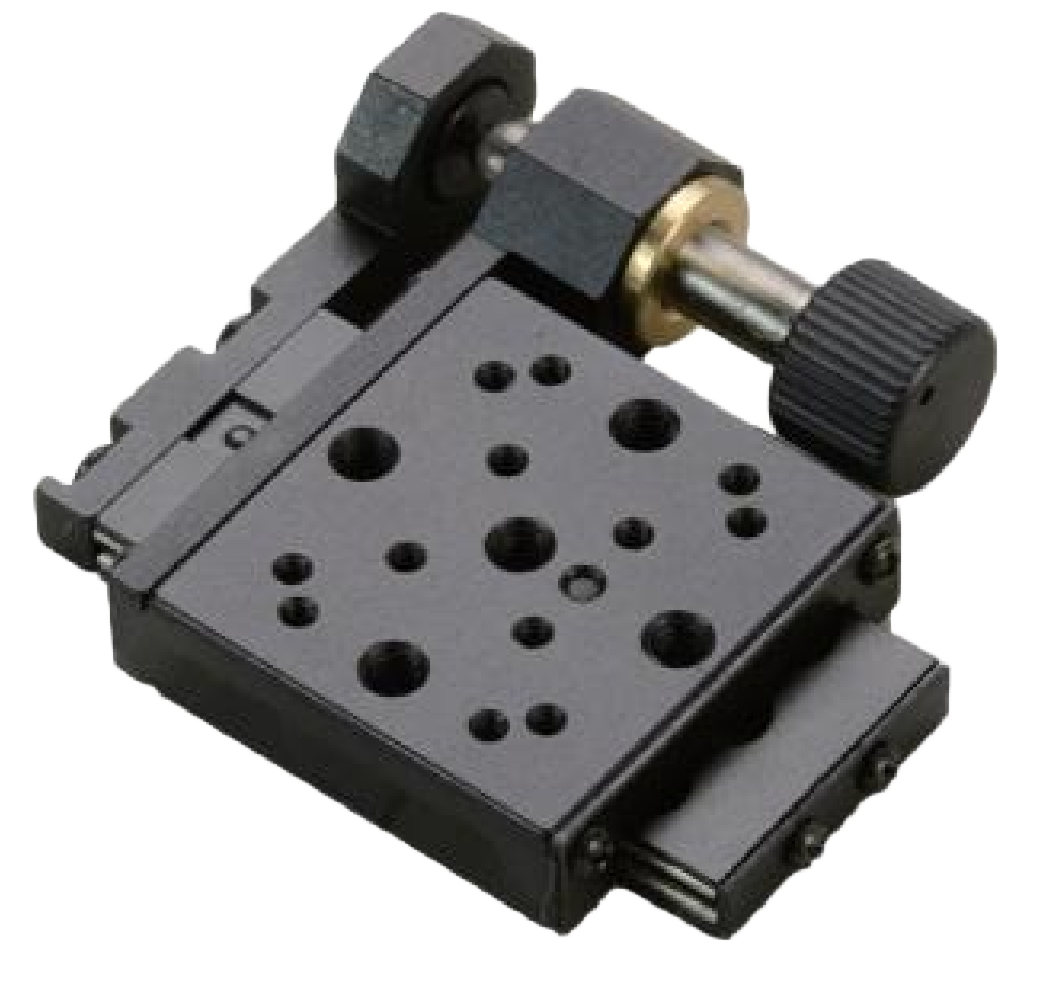

| TM13-34LR | TM13-34WR |
