一、定義

光束質量分析儀通過測量激光光束的參數，如光斑形狀、發散角、光束寬度等，來評估光束的聚焦能力和傳輸效率。它是確保激光系統性能穩定、提高激光應用效果的重要工具。

二、工作原理

光束質量分析儀通常利用光學傳感器和圖像處理技術來捕捉和分析激光光束的特性。其工作原理為：通過測量光束在不同位置的光斑尺寸和形狀，計算出光束的發散角和光束質量因子，從而評估光束的質量。分析儀采用先進的傳感器和測量技術，能夠實現高精度的測量，準確地獲取激光光束的各項參數。

光束質量分析儀基于激光束的衍射現象和光強分布測量來評估光束質量。其工作原理為：

1. 光強分布測量：通過高精度的光學系統和電子設備，捕捉并分析激光光束的光強分布。這包括計算光束的光強二階矩，以及使用雙曲線擬合法來計算光束的束腰寬度和遠場發散角。
2. 參數計算：基于測量的光強分布，分析儀可以計算出光束的質量因子（如M2因子），這是衡量光束聚焦性能的重要指標。此外，還可以測量光束的束腰寬度、遠場發散角等關鍵參數。

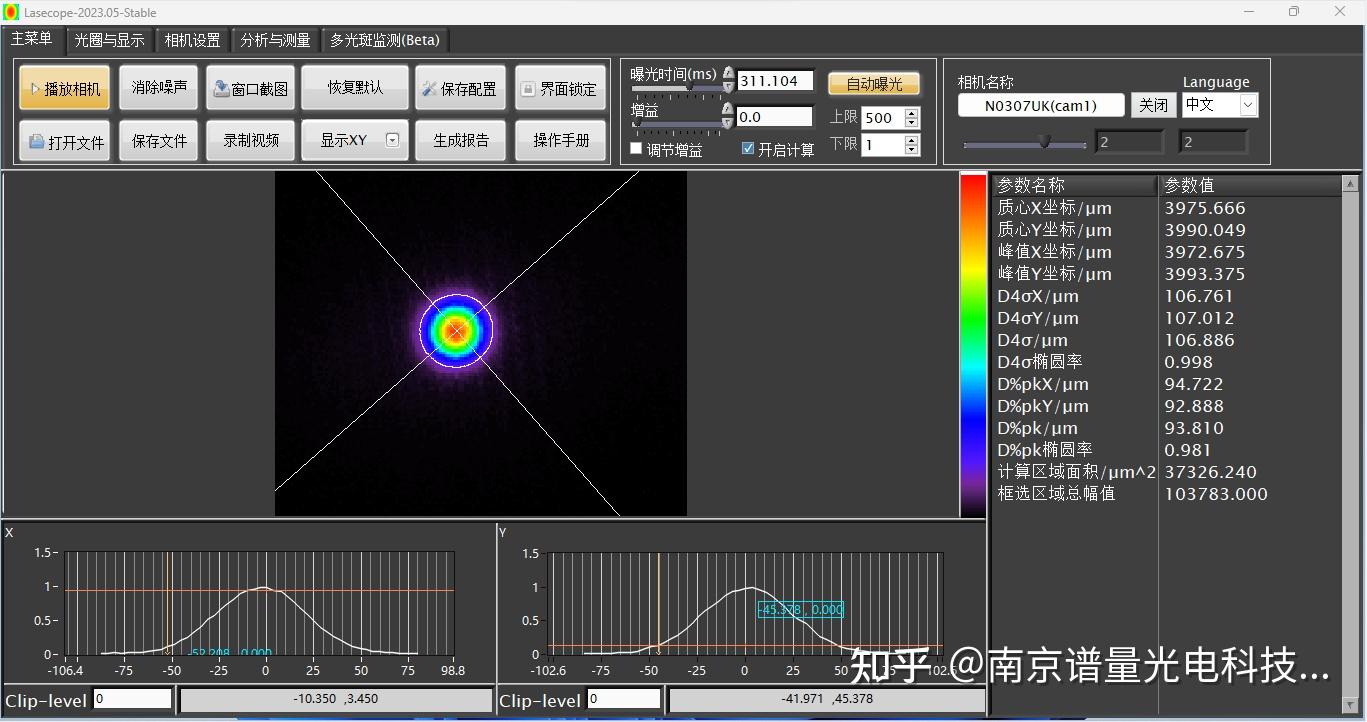

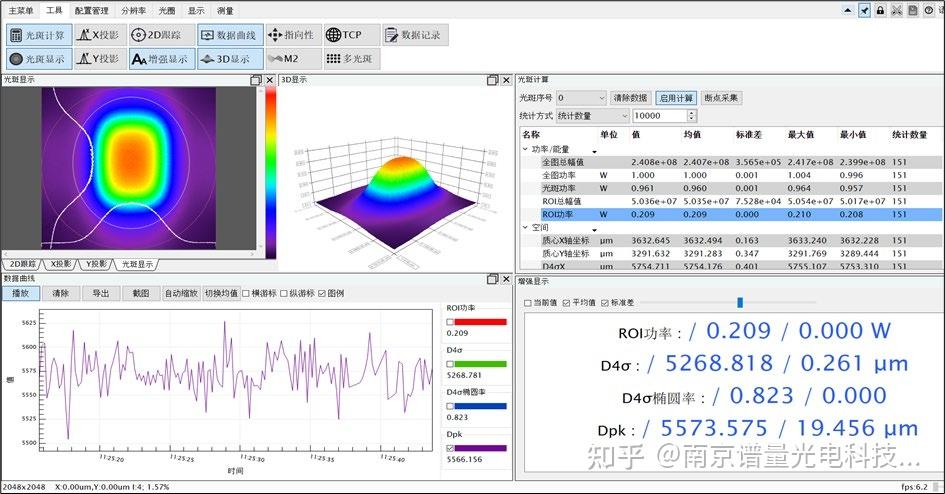

3. 數據處理與顯示：分析儀將測量數據進行處理后，以圖形或數值的形式顯示在屏幕上，便于用戶直觀了解光束的質量和特性。

三、主要組成部分

1. 探測器：用于接收激光光束，并將其轉換為電信號。探測器能夠感知激光光束的光強分布、空間特性等信息。
2. 數據采集系統：負責收集探測器的信號，并將其傳輸給計算機。數據采集系統確保數據的準確性和完整性，為后續的數據處理和分析提供基礎。
3. 分析軟件：對采集到的數據進行處理和分析，生成各種參數的測量結果。分析軟件具有友好的用戶界面，使得用戶可以輕松地進行測量設置、數據采集和分析。

四、測量參數

1. 光束中心位置：確定光束在空間中的位置，有助于激光設備的對準和校準
2. 光束峰值強度位置：確定光束截面內光強最大的位置
3. 光束發散度：反映光束的擴散程度，評估光束的聚焦能力和傳輸效率
4. 橢圓度：描述光束截面的形狀，評估光束的對稱性和穩定性
5. 光束強度均勻性：評估光束截面內光強的分布是否均勻
6. 光束直徑/寬度：描述光束截面尺寸
7. 高斯擬合：評估光束截面形狀與高斯分布的符合程度
8. 光斑大?。?/strong>描述光束聚焦后的光斑尺寸
9. 質心：評估光束的對稱性和穩定性
10. 峰值中心：確定光束截面內光強最大的位置
11. 能量分布：評估光束截面內光強的分布情況
12. 光斑指向穩定性：評估光束在空間中的指向穩定性
13. M2因子：綜合評估光束質量的關鍵參數
14. 光束束腰：光束截面最小的位置
15. 發散角：反映光束的擴散程度
16. 瑞利長：描述光束的傳輸特性

五、系統應用及案例

光束質量分析儀憑借其精確的測量原理和廣泛的應用場景，在多個領域發揮著重要作用：

1、科研領域

• 應用：評估激光器性能，優化激光系統，故障診斷與維護，質量控制與檢測，研究與發展。
• 案例：在新型激光器的研究中，通過分析光束質量，優化激光器的設計，提高激光器的性能。

2、工業領域

• 應用：激光加工，激光印刷，條形碼掃描和光存儲。
• 案例：在激光切割過程中，分析光束質量，確保切割精度和效率；在激光印刷中，設計和制造激光打印機的核心部分，提高生產能力，降低成本。

3、醫療領域

• 應用：激光醫療設備，生物醫學研究。
• 案例：在激光眼科手術中，幫助醫生精確控制激光光束的焦點位置和能量分布，提高手術的成功率。

4、通信領域

• 應用：光纖通信系統，激光通信。
• 案例：評估光纖通信系統中的激光光源質量，確保通信信號的傳輸效率和質量。
