#前言#

光纖準直器作為光通信、光傳感及激光系統中最為常見且重要的基礎器件，其作用不僅在于實現光纖與自由空間之間的高效光學耦合，更是各類光波導實驗與器件封裝的關鍵環節。隨著光通信速率不斷提升以及光子學研究的深入發展，對光纖準直器在結構設計、耦合工藝和性能指標方面提出了更高的要求。本文將系統介紹光纖準直器的工作原理、核心組件，并詳細闡述典型的耦合工藝流程。

核心目標

實物圖

示意圖

光纖準直器的主要任務是：

正向：將單模光纖纖芯中發出的發散光束，經透鏡轉換為發散角極小、近似平行的準直光束；

反向：也能將空間中的準直光束高效耦合回光纖。

因此，它既是光通信、光傳感、激光系統中的基礎器件，也是光波導耦合實驗與生產的重要環節。

基本原理

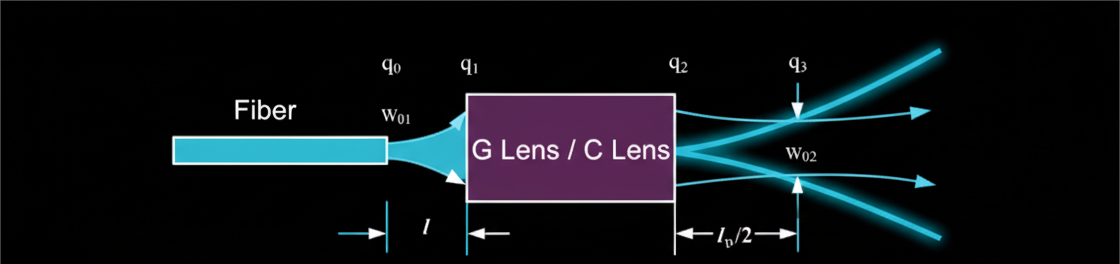

其工作原理基于幾何光學中的準直概念：

光纖作為點光源：以單模光纖為例（纖芯直徑約 8–10 μm），其出射光近似為點光源，發出高斯分布的球面波，發散角較大。

透鏡的變換作用：在光纖端面前方放置凸透鏡或漸變折射率透鏡（GRIN），即可改變波前形態。

焦點對準：當光纖端面位于透鏡焦點上時，出射光束將轉化為準直光（平行光）；反之，外部準直光聚焦到焦點時也能高效耦合進光纖。

關鍵材料與組件

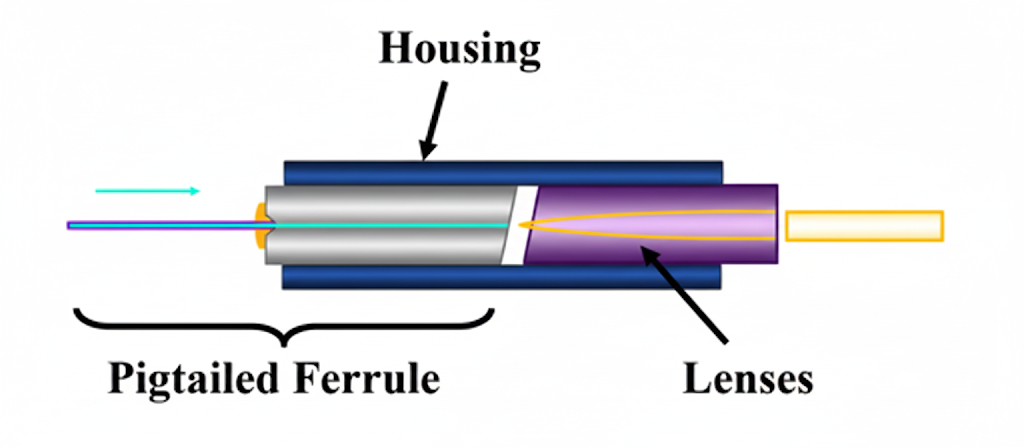

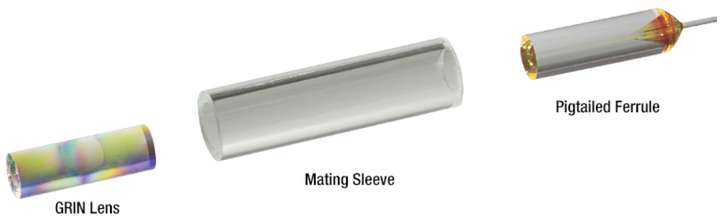

光纖準直器組件示意圖

帶尾纖的插芯 (Pigtailed Ferrule)
插芯是光纖連接器的核心部件，通常為陶瓷管（也可用金屬或塑料），中間有精密微孔（直徑約 125 μm，與光纖包層匹配）。其作用是：

精準固定和保護光纖；
在連接時實現超高精度對準，降低插入損耗和回波損耗。

透鏡 (Lens)

GRIN 透鏡 (Gradient-Index Lens)：折射率從中心向邊緣漸變，常用 1/4 pitch 或 1/2 pitch 設計，結構緊湊、像差小，端面平整，便于與光纖或?yàn)V波片粘接。常用于 WDM 模塊。
C-Lens (球面透鏡)：由石英棒端面球面加工而成，加工簡單、成本低。但存在球差，耦合效率略低于非球面透鏡，裝配緊湊性不足。
非球面透鏡 (Aspheric Lens)：能有效消除球差，獲得最佳準直效果和最高耦合效率。但價格高、裝配精度要求極高，多見于科研或高端應用場景。

補充說明：0° 端面 GRIN 透鏡適合一般準直；8° 端面切割的 GRIN 透鏡可降低反射回纖，提升回波損耗性能，因此常用于光通信模塊。

0°平面端 GRIN透鏡↑ 8° 斜面 GRIN透鏡↑

玻璃套管 (Mating Sleeve)
精密加工的金屬或玻璃管，用于固定光纖與透鏡的相對位置，保證同心度和機械強度。

膠水 (Adhesive)
常用低收縮環氧膠或紫外固化膠，要求低熒光、耐溫、耐潮濕。固化后能長期保持光學穩定性。

制作與耦合過程

光纖準直器的組裝是一個高精度工藝，通常在潔凈環境中進行。

1. 準備與固定

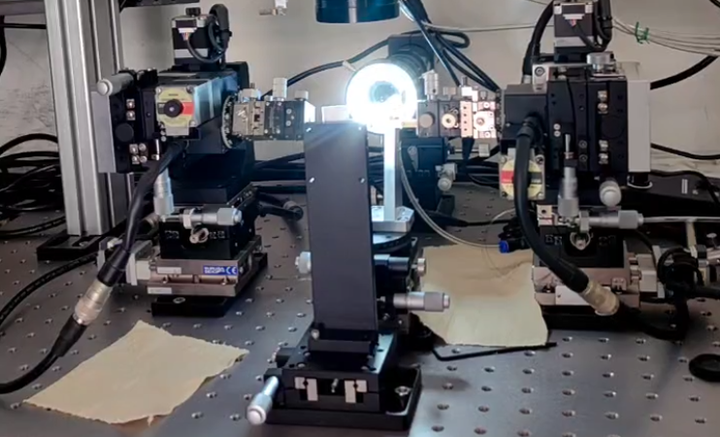

使用光波導耦合系統，將帶尾纖的插芯和 GRIN 透鏡分別固定在六維位移臺上（XYZ 平移 + Pitch、Yaw、Roll 三個角度）。玻璃套管由獨立夾具固定，以保證精密對準。

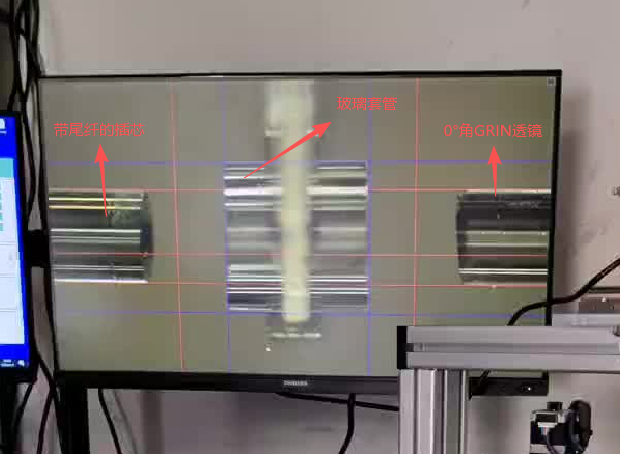

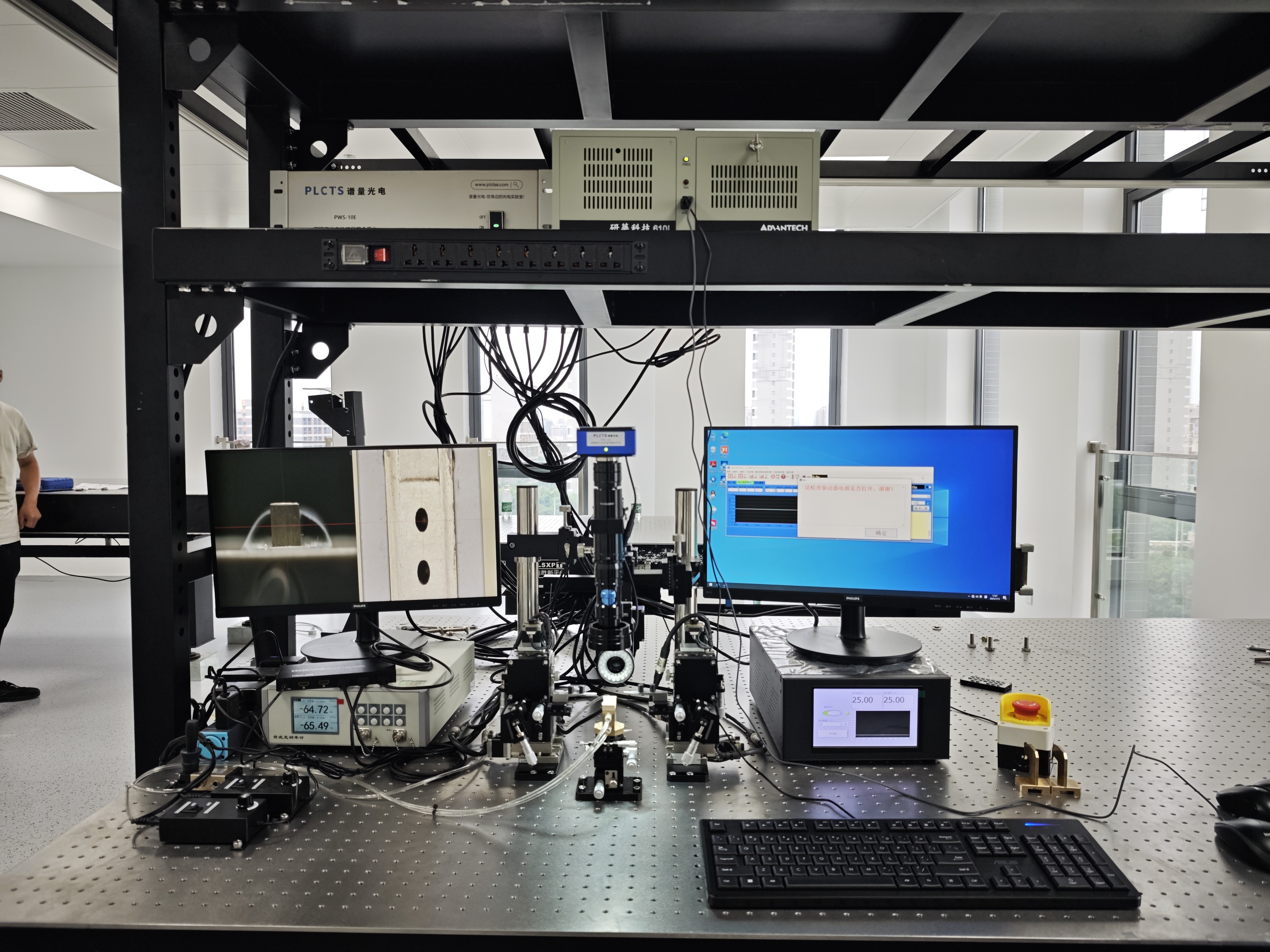

耦合平臺觀察系統中光纖準直器部件成像示意圖↑

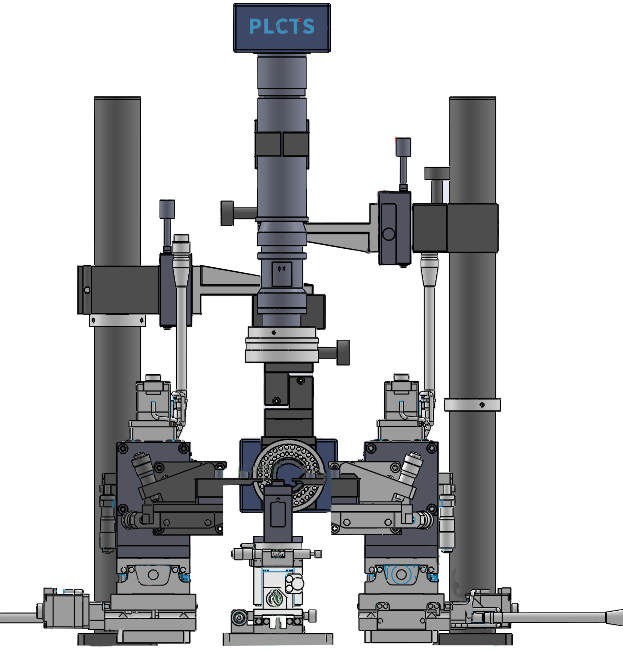

六軸位移臺以及玻璃套管位移臺示意圖↑

2. 粗調與主動對準 (Active Alignment)

在光纖另一端接入激光光源（如 1550 nm DFB 激光器）。
在透鏡出射端放置光功率計或遠場光斑分析儀。
微調光纖與透鏡的相對位置，觀察光斑大小或輸出功率。
當光束發散角最小、光功率最大時，即找到最佳焦點位置。
在實際生產中，也常通過“耦合到另一根參考光纖并實時監測功率”來優化位置。

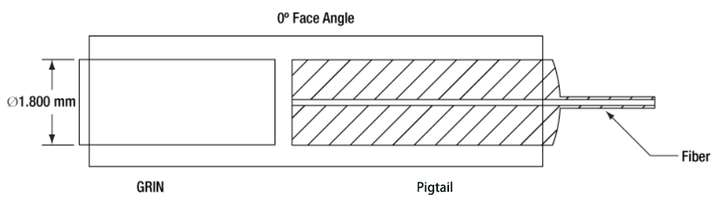

0°角GRIN透鏡和帶尾纖的插芯對準耦合示意圖↑

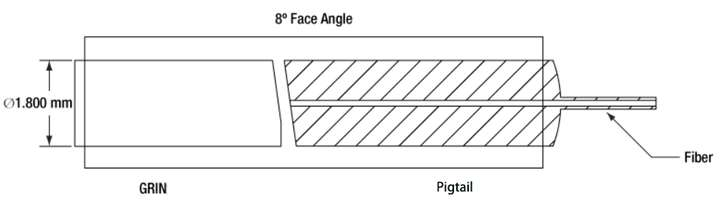

8°角GRIN透鏡和帶尾纖的插芯對準耦合示意圖↑

3. 固化與封裝 (Curing)

在最佳位置點膠，將光纖與透鏡固定于套管內。
使用紫外燈或加熱固化膠水，使結構永久鎖定在最佳耦合狀態。
封裝完成后，還需進行回波損耗與插入損耗測試，確保器件性能符合標準。

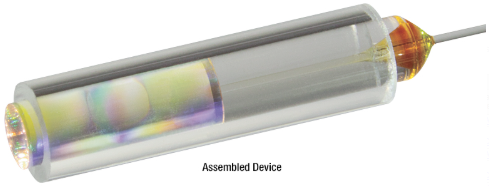

光纖準直器示意圖↑

總結與應用價值

光纖準直器通過“帶尾纖插芯 + GRIN/C-Lens + 玻璃套管 + 膠水”的組合，實現了將微米級光纖出射光束轉化為宏觀可控的準直光，是光通信器件、光纖傳感系統、激光器件和科研實驗中不可或缺的核心元件。

在實際生產中，高精度光波導耦合系統是確保準直器高效率與高一致性的關鍵。我司自主研發的光波導耦合系統，支持六維精密調節、可進行功率監控與點膠固化，能夠顯著提升準直器及相關光學器件的生產效率與可靠性。
