隨著硅光技術的成熟，光纖波導耦合最常見的有兩種：

光柵垂直耦合（grating coupler），這種方案的優勢在于——結構簡單、工藝成熟、可實現晶圓級測試，非常適合原型驗證與大規模芯片篩選。

端面（水平）耦合（edge coupling）——當器件性能要求提升，例如希望實現 <1 dB 的光纖–芯片插入損耗，或需要與現有的光纖陣列、陶瓷基座等標準封裝接口兼容時，此種耦合方式往往成為更優選擇。

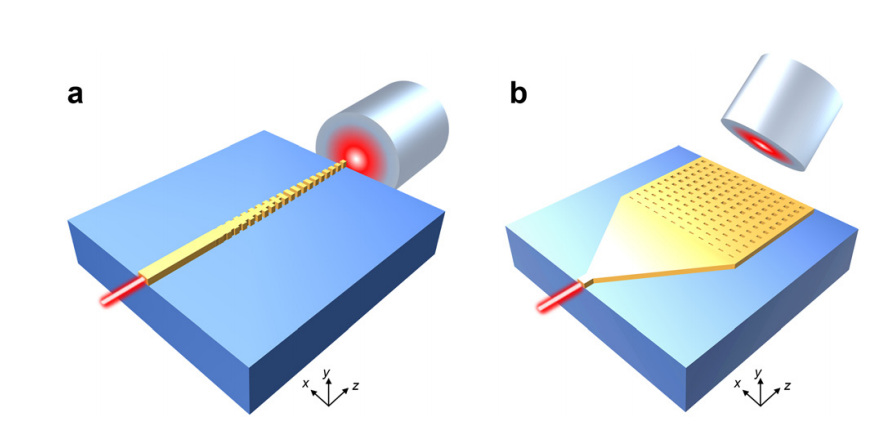

端面（水平）耦合與垂直耦合的典型結構對比示意↑

端面耦合的核心思想：

讓光纖輸出的高斯光斑（大而圓），逐步過渡為芯片內部波導的基模（小而集中）。 然而兩者的“模場形態”差異極大： 光纖的模場直徑通常為 8–10 μm，分布平滑、擴展較寬； 而硅光波導的有效尺寸僅約 0.5 × 0.22 μm，光被強烈約束在極小區域內。 直接將光纖端面對準波導端面，只能讓中心部分耦合進入，大量能量會因模式不匹配而損失。

因此，端面耦合器的設計目標，是讓芯片端的模式“更像光纖”。 常見實現思路包括：

• 擴大波導截面、降低等效折射率，使出射模場更大、更圓、更接近光纖高斯分布；

• 沿傳播方向引入數百微米至 1 mm 的漸變段（倒錐形或包層過渡層），實現模式的平滑演化，避免反射和模式擾動。

通過這種“空間尺寸 + 折射率雙漸變”的設計，光場得以從光纖的大模場平穩收斂至硅波導的緊模式，實現高重疊、高效率的端面耦合。

端面（水平）耦合和垂直耦合從原理上對比的話：

• 在硅光芯片中，垂直耦合器是靠“衍射 + 次級光學結構”把光從上方拉進來

• 端面耦合器則通過“模式漸變”把光從側面平滑地接入波導。

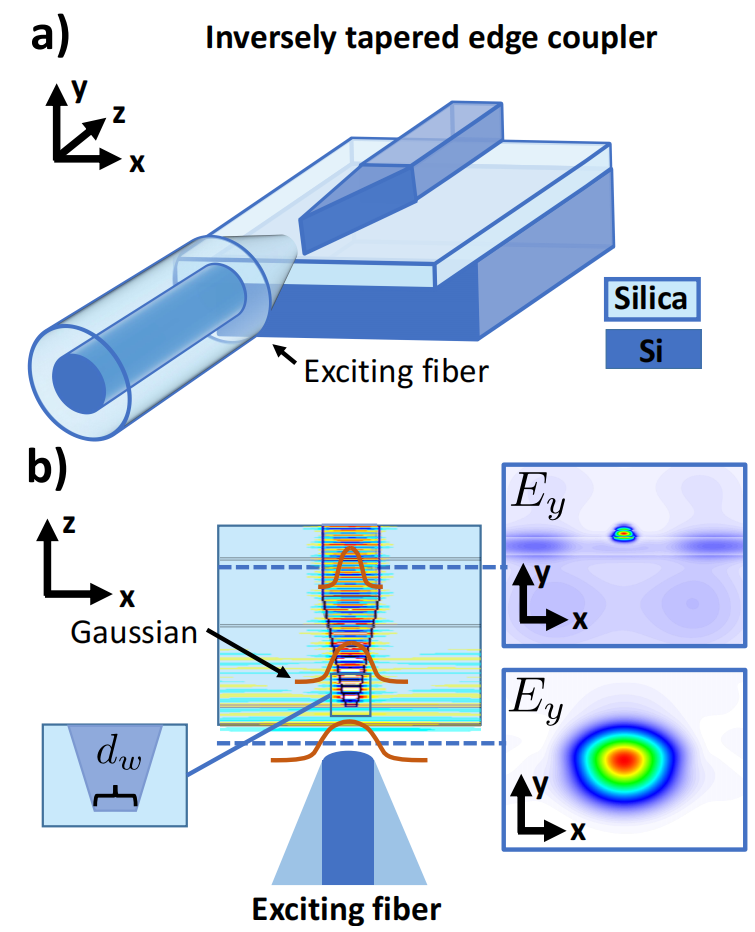

倒錐形端面耦合器及其模場漸變示意圖↑

光纖輸出的高斯光斑在進入逐漸變細的波導錐形區后，光場從寬而松散的分布逐步被收緊并重新約束到硅波導中，實現了從光纖大模場到芯片小模場的平滑“模式漸變”。

端面耦合的發展路線大致可以分為以下幾類：從早期的倒錐形波導，到近年來的多層/雙薄膜結構，再到結合3D 打印的微光學方案。每一代結構都在解決同一個問題——如何讓芯片端的模式更像光纖、更容易封裝、更不怕偏差。

核心思路： 把硅波導前端“削尖”，讓光逐漸釋放到外部的低折射率包層中，從而“放大”模式尺寸。

典型參數： 錐形長度 200–500 μm，極端優化時可延長到 1 mm。

發展趨勢： 2020 年后，該結構已相當成熟。研究重點轉向寬帶化、偏振無關與更大對準容差的設計改良。

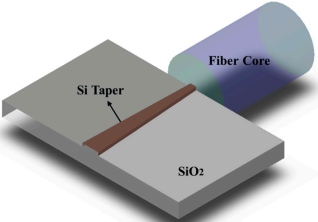

該圖展示的是一個光纖到片上波導的光耦合結構，它通過使用錐形硅波導作為模式尺寸轉換器↑

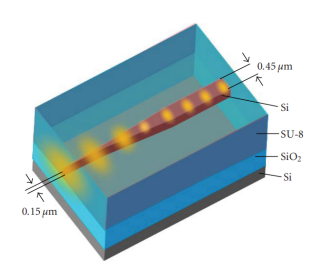

倒錐形硅波導端面耦合結構及模場漸變示意。光從左側光纖端進入，在 SU-8 包層中形成寬模場，沿波導方向逐漸收斂至硅核，實現光纖-波導模式平滑過渡。

核心思路： 通過多層薄膜或雙波導結構，進一步調控輸出模式形狀和尺寸，實現更靈活的模式整形。

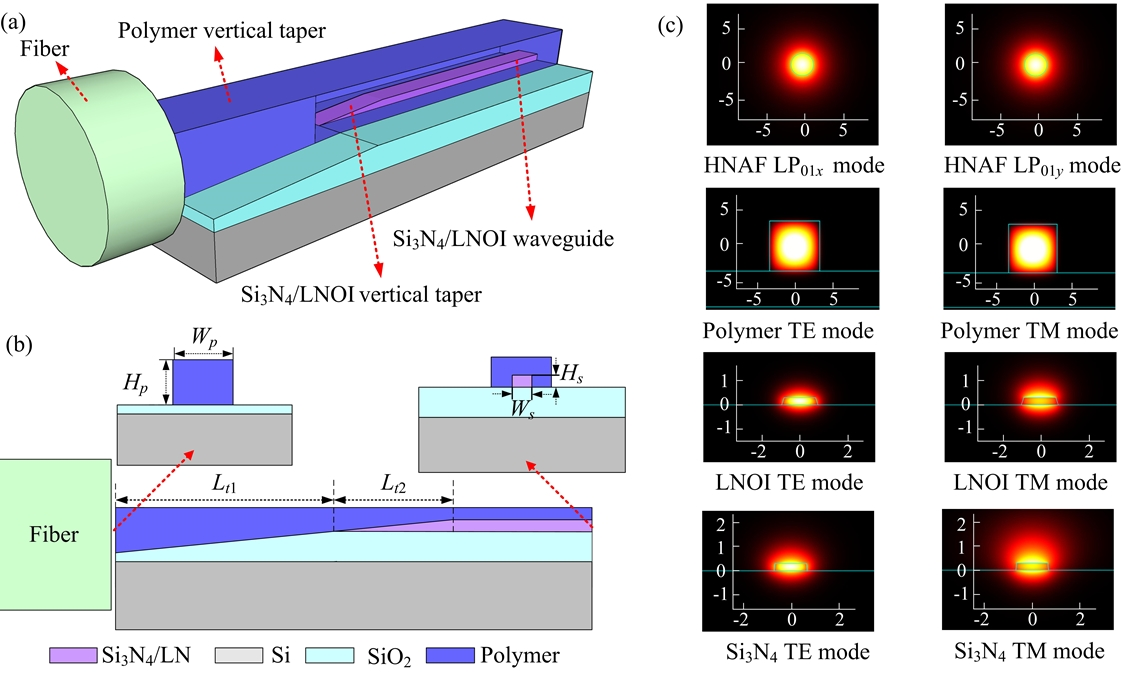

上圖為多層混合端面耦合器結構示意

光纖發出的光首先進入聚合物漸變波導，在低折射率層中形成大模場，與光纖高斯模式匹配；隨后光逐層耦合進入 Si?N? / LNOI 波導中，模場逐漸收縮并被硅基波導強約束，實現平滑的模場漸變與低損耗耦合。

核心思路： 利用端面傾角或鏡面反射，讓光在進入波導前折轉方向，為特殊封裝或非正入射路徑提供空間。

典型結構：

· 在端面蝕刻出約 45° 的斜坡；或在該斜面上沉積金屬形成反射鏡；

· 光纖仍從側面插入，但光線會在端面反射后進入波導層。

適用場景： 空間受限、波導層較深或需垂直—水平轉換的封裝結構。

核心思路：從平面結構進化到三維光學結構，在端面或光纖端添加可打印微透鏡或自由曲面光波導，顯著放寬裝配公差。

意義： 這是端面耦合從“平面波導”走向“空間光學”的關鍵一步，用可打印、可調的微光學結構換取更大的封裝容差與更高的產線效率。

上圖為3D 納米打印 Photonic Wire Bond 在混合集成光子模塊中的應用↑

近五年端面耦合的演進路線

結構更立體 → 模式更可控 → 封裝更寬容 → 產業更可行。

1. 損耗：端面耦合做到 0.5–1 dB 相對容易，垂直耦合一般是 1.5–2.5 dB，要做到 <1 dB 需要一些復雜的設計

2. 工藝/封裝難度：端面耦合的要求較高，端面要切割、拋光，還得高精度對準；垂直耦合則工藝相對簡單，可在晶圓級直接測試，不需光纖插拔，對大規模生產更友好。

3. 靈活性：垂直耦合可以在芯片上“隨便開口”；端面耦合位置是固定的，但更適合和現有光纖陣列做陣列對接。

總的來看，端面（水平）耦合因為低損耗、易與陣列對接、與傳統光纖生態兼容等特點，會持續發光發熱。從科研和產業發展角度來看：

? 短期內，研究會繼續圍繞“更寬帶、更偏振無關、更大容差的 edge coupler”做結構創新；

? 中期更多看到 3D 打印微光學+被動對準的量產方案；

? 長期則可能跟 3D 光子集成、光電共封裝一起，形成標準化的光學接口。

上圖是高性能光子芯片端面耦合器的代表，通過多材料和多級錐形的設計，精確控制模式轉換，以實現極低的光纖耦合損耗。上下兩部分分別展示了光子集成中的微光學封裝技術 (FaML) 和高性能芯片集成耦合器 (多層EC)。
