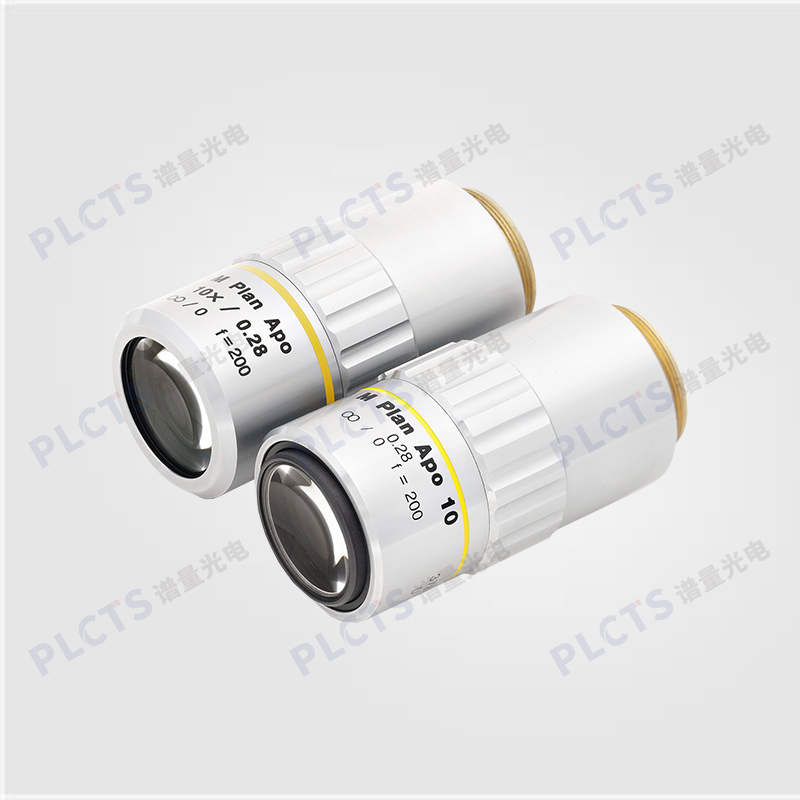

三豐 (Mitutoyo) M Plan APO 系列物鏡是一種高性能的無窮遠長工作距離物鏡，常用于精密顯微鏡和光學系統中。具有以下特點：1.平場復消色差設計 2.長工作距離 3.無限遠校正 4.多種放大倍率可選
| 品名（M Plan Apo） | 貨號 | 數值孔徑 NA | 工作距離 WD(mm) | 焦距 f(mm) | 分辨力 R(μm) | 物鏡單體的焦深 ±D.F.(μm) | 實際視場(mm) ?24目鏡 | 實際視場(mm) 1/2吋相機 (縱×橫) | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| M Plan Apo | |||||||||
| M Plan Apo 1× ※1 | 378-800-12 | 0.025 | 11.0 | 200 | 11.0 | 440 | 24 | 4.8×6.4 | 300 |
| M Plan Apo 2× ※2 | 378-801-12 | 0.055 | 34.0 | 100 | 5.0 | 91 | 12 | 2.4×3.2 | 220 |
| M Plan Apo 5× | 378-802-12 | 0.14 | 36.5 | 40 | 2.0 | 14 | 4.8 | 0.96×1.28 | 262 |
| M Plan Apo 7.5× | 378-807-3 | 0.21 | 35.0 | 26.67 | 1.3 | 6.2 | 3.2 | 0.64×0.85 | 270 |
| M Plan Apo 10× | 378-803-3 | 0.28 | 33.5 | 20 | 1.0 | 3.6 | 2.4 | 0.48×0.64 | 290 |
| M Plan Apo 20× | 378-804-3 | 0.42 | 20.0 | 10 | 0.7 | 1.4 | 1.2 | 0.24×0.32 | 320 |
| M Plan Apo 50× | 378-805-3 | 0.55 | 13.0 | 4 | 0.5 | 0.7 | 0.48 | 0.10×0.13 | 370 |
| M Plan Apo 100× | 378-806-3 | 0.70 | 6.0 | 2 | 0.4 | 0.6 | 0.24 | 0.05×0.06 | 420 |

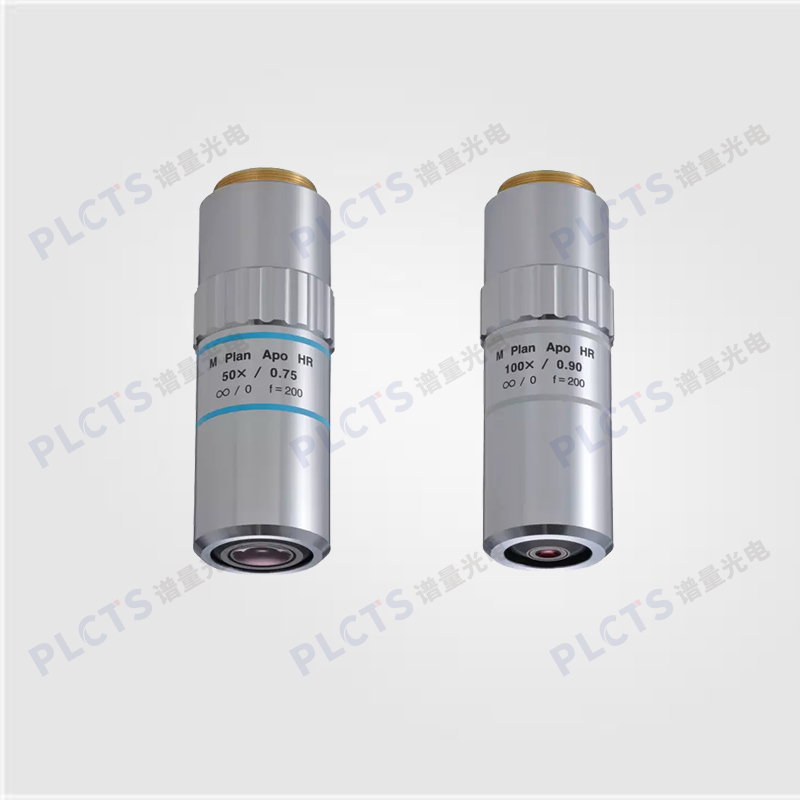

| M Plan Apo HR | |||||||||
| M Plan Apo HR 5× ※3 | 378-787-16 | 0.21 | 27.0 | 40 | 1.3 | 6.2 | 4.8 | 0.96×1.28 | 285 |
| M Plan Apo HR 10× ※3 | 378-788-15 | 0.42 | 17.0 | 20 | 0.7 | 1.4 | 2.4 | 0.48×0.64 | 455 |
| M Plan Apo HR 50× | 378-814-4 | 0.75 | 4.5 | 4 | 0.4 | 0.3 | 0.32 | 0.06×0.08 | 460 |
| M Plan Apo HR 100× | 378-815-4 | 0.90 | 1.3 | 2 | 0.3 | 0.2 | 0.16 | 0.03×0.04 | 410 |
上述規格欄中的分辨力和物鏡單體焦深是根據基準波長(λ＝0.55μm)計算得出的值。
※1 觀察反射率較低的檢測對象時，建議搭配使用與所用顯微鏡相對應的偏光裝置。
※2 觀察反射率較低的檢測對象時，建議搭配使用1/4波長板(No.02ALN370)和偏光裝置。注)工作距離會縮短4mm。
※3 安裝物鏡單體時的規格(根據顯微鏡的不同，有可能不符合標注規格)。
在垂直反射照明下單獨使用時，請使物鏡的入射照明光通量達到16.8mm(物鏡瞳徑)以上。
(特殊訂制)
