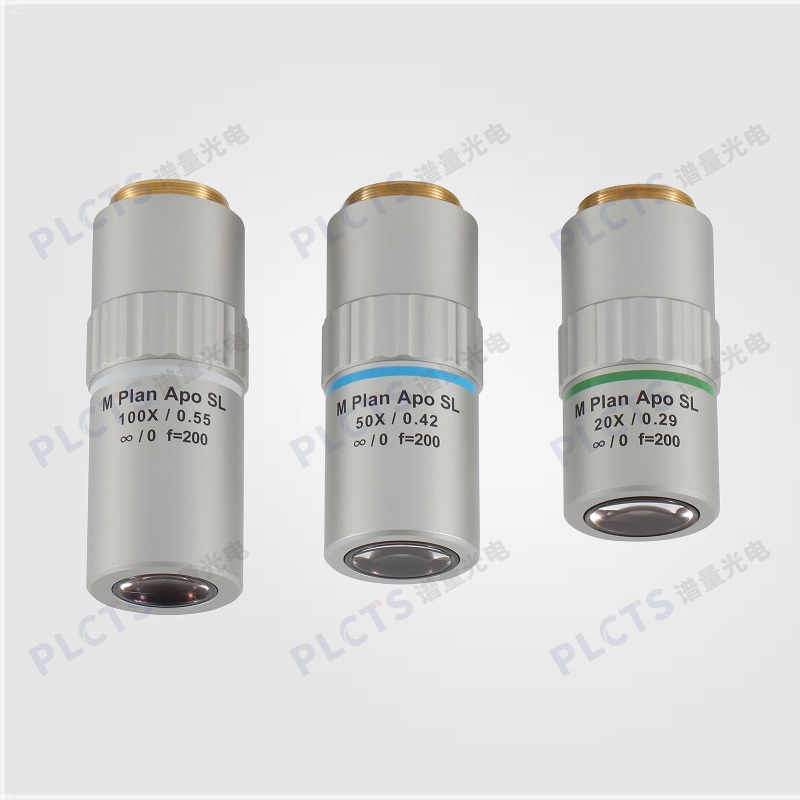

三豐 M Plan Apo SL 物鏡

三豐 (Mitutoyo) M Plan APO SL 系列物鏡是一種高性能的無窮遠長工作距離物鏡，常用于精密顯微鏡和光學系統中。具有以下特點：1.平場復消色差設計 2.超長工作距離 3.無限遠校正

在線咨詢

產品介紹

尺寸


品名	貨號	數值孔徑 NA	工作距離 WD(mm)	焦距 f(mm)	分辨力 R(μm)	物鏡單體的焦深 ±D.F.(μm)	實際視場(mm) ?24目鏡	實際視場(mm) 1/2吋相機 (縱×橫)	質量 (g)
M Plan Apo SL
M Plan Apo SL20×	378-810-3	0.28	30.5	10	1.0	3.5	1.2	0.24×0.32	240
M Plan Apo SL50×	378-811-3	0.42	20.5	4	0.7	1.6	0.48	0.10×0.13	280
M Plan Apo SL80×	378-812-3	0.50	15.0	2.5	0.6	1.1	0.3	0.06×0.08	280
M Plan Apo SL100×	378-813-3	0.55	13.0	2	0.5	0.9	0.24	0.05×0.06	290
M Plan Apo SL200×	378-816-3	0.62	13.0	1	0.4	0.7	0.12	0.025×0.03	490

上述規格欄中的分辨力和物鏡單體焦深是根據基準波長(λ＝0.55μm)計算得出的值。
