標準型基礎測試探針臺

TLRB系列標準型基礎測試探針臺是我司根據高校科研及產業研發需要，而開發設計的一款高性價比探針臺系統，其功能齊全，滿足常規IV電學測試需要，廣泛應用于芯片、半導體材料/器件等光電相關領域。

在線咨詢

產品介紹

探針臺又稱探針測試臺，主要用途是為半導體芯片的電參數測試提供一個測試平臺，探針臺可吸附多種規格芯片，并提供多個可調測試針以及探針座，配合測量?jī)x器可完成集成電路的用途。電壓、電流、電阻以及電容電壓特性曲線等參數檢測。適用于對材料、芯片等進行科研實驗分析，抽查測試等

技術優勢：

● 結構緊湊，功能實用，高性價比;
● 最大可用于12英寸以內樣品測試;
● 滿足1μm以上電極/PAD使用;
● 兼容高倍率電子顯微鏡/體視顯微鏡，可360°旋轉及微調升降;

● 漏電精度可達10pA/100fA（屏蔽箱內）;
● 精密絲桿/燕尾傳動機構，線性移動，無回程差設計;
● 模塊化設計，可據應用需要增減相應模塊，性價比高。

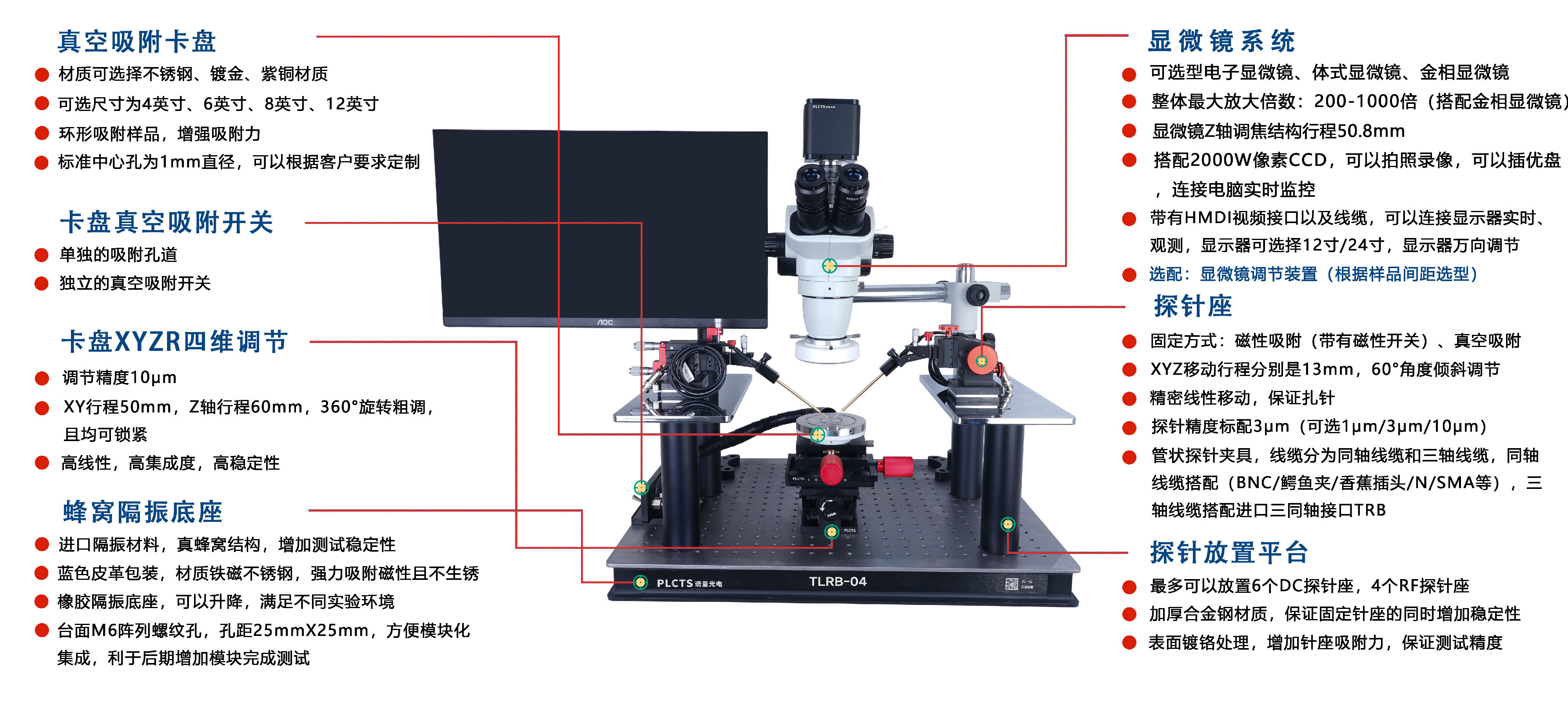

細節展示：


詳細模塊配置及參數說明：

名稱	型號	單位	數量	參數
探針臺臺體	PBL	套	1	底部蜂窩隔振面包板，臺面尺寸450mm600mm50mm，帶橡膠隔振地腳，有效隔絕Z軸微振；四維調節樣品架，XY軸行程50mm，Z軸行程60mm，整體分辨率10μm，360°旋轉可鎖緊；兩邊龍門架結構，尺寸：300mm150mm190mm。
探針座	TPLS-UP	套	2	三維調節，整體調節精度10μm（可選配0.5μm，1μm，3μm）；測量范圍：10pA/100fA(屏蔽箱環境)-10A；行程：XYZ行程分別13mm；固定方式：可調磁吸吸附，真空吸附，螺絲固定；配置線纜：同軸線纜（漏電精度10pA）/三同軸線纜（漏電精度100fA）。
顯微成像模塊	ST51	套	1	體式顯微鏡；放大倍率：40.2~270倍；圖像傳感器：2000萬像素，支持電腦控制，拍照錄像，HDMI輸出；目鏡：采用高眼點超廣角目鏡，視場Φ23mm；外置高亮無極調節亮度環形LED光源；配置顯微鏡萬向支架；高清顯示器及顯示器萬向支架；可搭配XY二維調節裝置，行程25×25mm，分辨率3μm；可據需求選配如電子顯微鏡、高分辨金相顯微鏡等。
真空吸附卡盤	PVS-04	套	1	臺面尺寸：4/6/8/12英寸可選，不銹鋼材質； 4英寸3個吸附孔，6/8英寸4個吸附孔，12英寸5個吸附孔；標配進口無油真空泵，吐出空氣量7L/min,長期穩定運行；搭配聚四氟材質旋轉可鎖緊裝置，分離鎖緊，360°旋轉；背電極設計，可引出背電極；吸附孔圓槽設計，增強吸附能力；單獨吸附孔道，獨立真空吸附開關；真空吸附套裝附件。
探針	PTR-03	盒	1	鎢鋼探針：長38mm，直徑0.5mm，可測電流范圍，1fA-1A，針尖直徑可選（1/3/5/10/30/50/150/300/500μm）；鎢鋼鍍金探針：長38mm，直徑0.5mm，可測電流范圍，1fA-1A，針尖直徑可選（1/3/5/10/30/50/150/300/500μm）；鍍金軟針：長51mm，可測電流范圍，1fA-1A，針尖直徑可選（5/10/30/50/125μm)。

常規選型：

產品型號	樣品臺尺寸	樣品臺位移精度	探針座位移精度	漏電流精度	探針座數量
TLRB-04	4英寸	10μm	10μm	10pA	2個
TLRB-06	6英寸	10μm	10μm	10pA	2個
TLRB-08	8英寸	10μm	10μm	10pA	2個
TLRB-12	12英寸	10μm	10μm	10pA	2個
