簡易型基礎測試探針臺

TLRS系列簡易型基礎測試探針臺是我司根據產業用戶生產檢測需要，而特定設計的一款簡易便攜高性價比探針臺，滿足產線基本電學參數測試同時兼顧低成本優勢，已成為工業生產領域批量檢測的理想之選。

在線咨詢

產品介紹

探針臺又稱探針測試臺，主要用途是為半導體芯片的電參數測試提供一個測試平臺，探針臺可吸附多種規格芯片，并提供多個可調測試針以及探針座，配合測量?jī)x器可完成集成電路的電壓、電流、電阻以及電容電壓特性曲線等參數檢測。適用于對材料、芯片等進行科研實驗分析，抽查測試等用途。

TLRS系列簡易型基礎測試探針臺是我司根據產業用戶生產檢測需要，而特定設計的一款簡易便攜高性價比探針臺，滿足產線基本電學參數測試同時兼顧低成本優勢，已成為工業生產領域批量檢測的理想之選。

技術優勢：

● 結構緊湊，功能實用，高性價比;
● 樣品臺XYZR四維調節，整體分辨率10μm，360°旋轉可鎖緊;
● 滿足1μm以上電極/PAD使用;
● 兼容多種顯微鏡，可引入光路，完成光電mapping測試;

● 漏電精度可達10pA/100fA（屏蔽箱內）;
● 精密傳動機構，線性移動，無回程差設計;
● U型探針架, 可以放置多個探針座;
● 整體尺寸小，方便攜帶，底部蜂窩隔振板，提高測試穩定性。

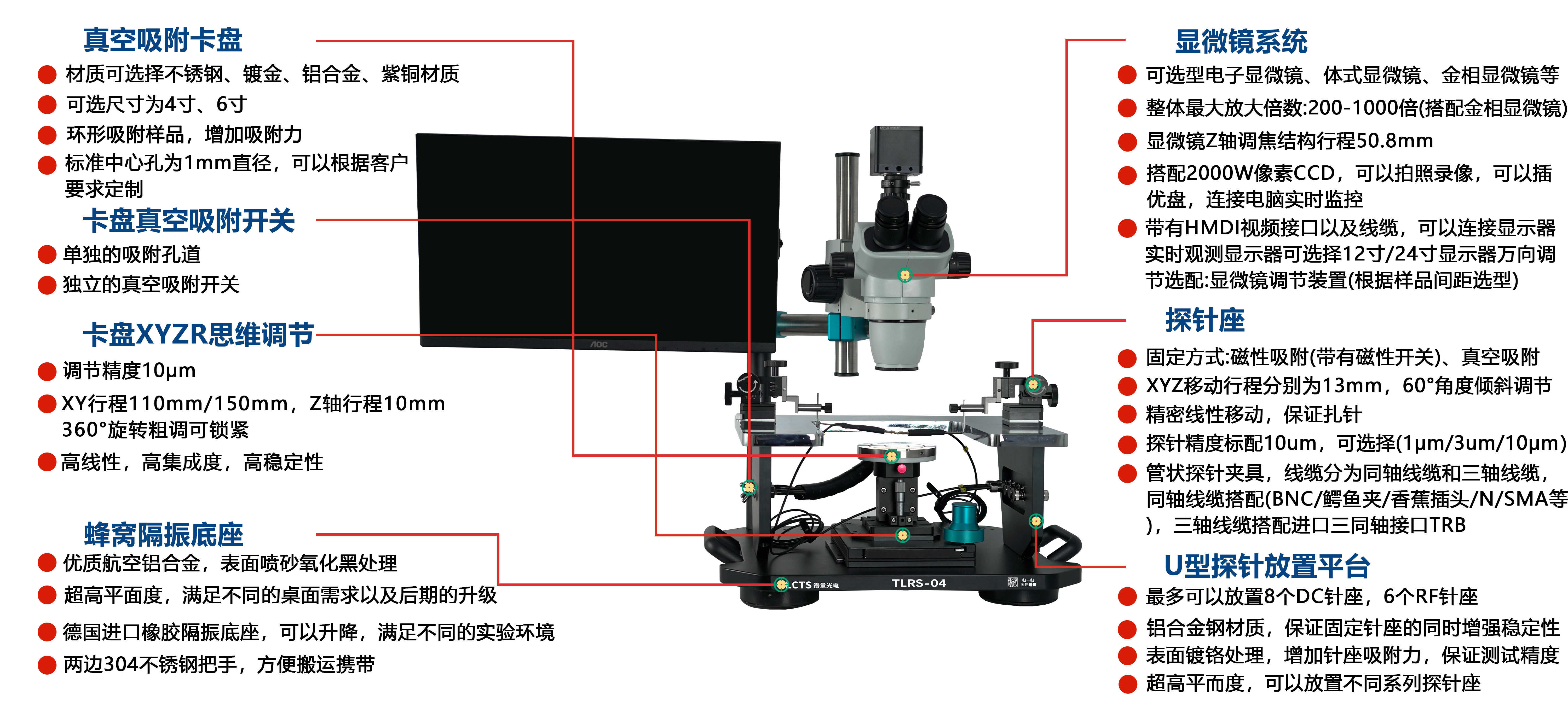

細節展示：


詳細模塊配置及參數說明：

名稱	型號	單位	數量	參數
探針臺臺體	PBL	套	1	底部隔振面包板，帶橡膠隔振地腳，有效隔絕Z軸微振；四維調節樣品架，XY軸行程110/150mm，Z軸行程10mm，整體分辨率10μm，360°旋轉可鎖緊； U型探針架，可放置多個探針座。
探針座	TPLS-UP	套	2	三維調節，整體調節精度10μm（可選配0.5μm，1μm，3μm）；測量范圍：10pA/100fA(屏蔽箱環境)-10A；行程：XYZ行程分別13mm；固定方式：可調磁吸吸附，真空吸附，螺絲固定；配置線纜：同軸線纜（漏電精度10pA）/三同軸線纜（漏電精度100fA）。
顯微成像模塊	ST51	套	1	體式顯微鏡；放大倍率：40.2~270倍；圖像傳感器：2000萬像素，支持電腦控制，拍照錄像，HDMI輸出；目鏡：采用高眼點超廣角目鏡，視場Φ23mm；外置高亮無極調節亮度環形LED光源；配置顯微鏡萬向支架；高清顯示器及顯示器萬向支架；可搭配XY二維調節裝置，行程25×25mm，分辨率3μm；可據需求選配如電子顯微鏡、高分辨金相顯微鏡等。
真空吸附卡盤	PVS-04	套	1	臺面尺寸：4/6英寸可選，不銹鋼材料底；標配進口無油真空泵，吐出空氣量7L/min,長期穩定運行；環形吸附模式，增強吸附力；背電極設計：可引出背電線；真空吸附套裝附件。
探針	PTR-03	盒	1	鎢鋼探針：長38mm，直徑0.5mm，可測電流范圍，1fA-1A，針尖直徑可選（1/3/5/10/30/50/150/300/500μm）；鎢鋼鍍金探針：長38mm，直徑0.5mm，可測電流范圍，1fA-1A，針尖直徑可選（1/3/5/10/30/50/150/300/500μm）；鍍金軟針：長51mm，可測電流范圍，1fA-1A，針尖直徑可選（5/10/30/50/125μm)。

常規選型：

產品型號	樣品臺尺寸	樣品臺X移精度	樣品臺Y移精度	漏電流精度	探針座數量
TLRS-04	4英寸	10μm	10μm	10pA	2個
TLRS-06	6英寸	10μm	10μm	10pA	2個

實驗附件及常規測試步驟：

光學隔振平臺(臺面>600mm*600mm)、一臺計算機(標準VGA接口和USB接口)、吉時利2400數字源表（含軟件）等。

測試時連接探針臺和數字源表，探針接被測物體，通過顯微鏡觀察確定兩根探針是否緊貼被測物表面，待連接導通后打開源表軟件，選好參數即可出該觸點的I-V性能曲線。

應用領域：

半導體材料光電檢測功率器件測試MEMS測試PCB測試液晶面板測試測量表面電阻率測試精密儀器生產檢測航空航天實驗

譜量光電可根據客戶實際應用需求，定制配套探針臺系統，以達更好的測試效果及更高的性價比，具體信息可聯系詳詢。

還可點擊譜量商城：簡易型基礎測試探針臺，查看更多產品信息
